1. Soft-Start방식이란?

Soft-Start는 안정기의 초기 점등시 램프에 높은 전압(1000V~1500V)을 인가하면 램프의 애노드 물질의 비산이 많아져 램프의 수명에 나쁜 영향을 미치므로 램프전압을 제한하는 회로 방식이다.

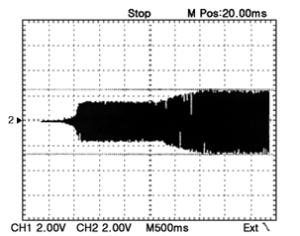

1) Soft-Start의 영향

Soft-Star방식을 채택하면 초기점등시 램프의 수명에 영향을 미치지 않도 록하고 램프의 수명을 연장 할 수 있다.





2. 음극 예열 방식이란?

음극예열은 형광램프가 열음극관으로써 텅스텐 필라멘트에 증착되어 있는 에노드 (ba+, ca+ 전자 방출물질)에 열 또는 전압 전류를 가하면 전자가 방출되어 점등이 용이하게 되므로 음극 예열이 필수적으로 필요하다. 그러나 특수 용도로 음극에 예열을 하지않는 방식도 있다. 음극예열 방식에는 다음과 같은 종류가 있다.

① 음극 전압예열 방식

② 음극 전류예열 방식

③ 순시시동 방식으로 전압을 예열하지 않는 방식



1) 음극 예열의 영향

음극예열을 하는 이유는 초기 형광램프의 시동을 용이하게 하고 램프의 수명을 보장하기위해서이다.



KSC8100규격

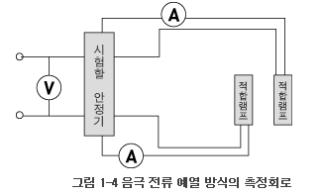

음극 전류 예열 측정은 그림 1-4와 같이 접속하고입력 단자 사아에서 정격주파수의 정격입력전압을 가했을 때의 음극 전류 예열을 측정한다.





3. 파고율(Crest Factor : CF)이란?

파고율은 램프의 출력에 흐르는 정현파 전류파형의 최대치를 실효치 전류로 나눈 값

램프전류 측정은 안정기와 램프를 정상적으로 결선하여 동작시키고 전류프로브와 오실로스코프를 연결하여 측정한다.

KSC8100 : 1.85이하



1) 파고율의 영향

파고율은 정현파의 경우 1.414가 가장 이상적이다.

그러나 실제로는 전류의 Peak치가 높아 파고율이 상승한다. 실제로 전류의 Peak치가 상승하여 파고율이 2.1이상되면 램프의 필라멘트에 전자방출 물질의 비산이 많아져 램프의 흑화를 유발한다.
