1. 전기시계의 목적
시각표시 및 시간을 기준으로 한 제어기록의 자동화

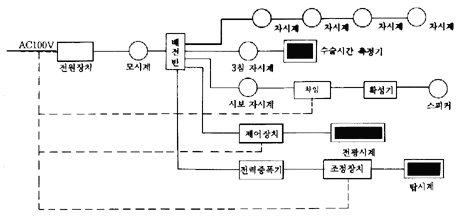

2. 전기시계의 구성
모시계, 자시계, 전원장치, 각종타이머로 구성된다.
1) 모시계
표준전파로부터 시보를 수신하여 자동으로 시각을 수정.
1-1) 모시계의 분류

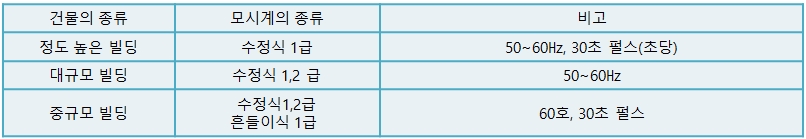

1-2) 건물의 종류별 적용
건축설비에서는 주로 수정식 1,2급. 흔들이식 1급이 사용된다.
1-3) 모시계 설치장소
· 직사일광, 진동, 온도변화, 습기, 자기유도가 없을 것.
· 보수 점검이 편리한 장소
(전기실,전화교환실,관리사무실,수위실,방재센타 등)
· 소규모빌딩 : 수위실,관리사무소 등
· 대규모빌딩 : 방재센타, 중앙감시실 등.

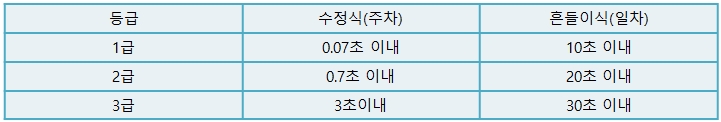

1-4) 모시계의 정도
1-5) 형식별 주변과의 간격
2) 자시계

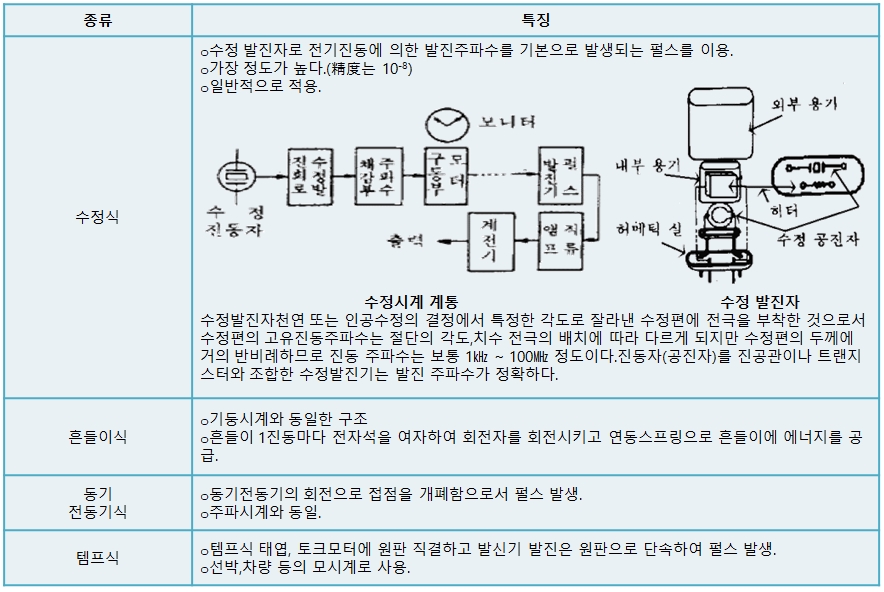

2-1) 자시계의 종류와 특징
2-2) 자시계의 크기와 공간

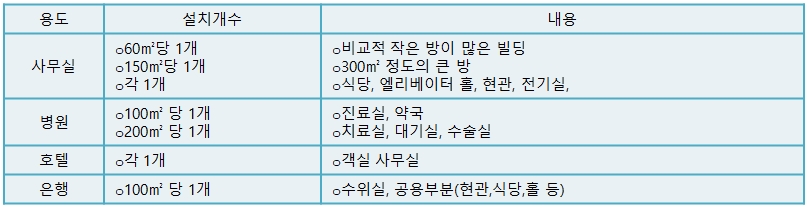

2-3) 자시계의 설치기준
면적에 의한 설치방법과 기능에 의한 설치방법이 있으나 기능에 의한 설치방법이 주류를 이루는 경향이다.
◎비고 ~최소한의 개수를 나타내며 필요개소에는 추가한다.
2-4) 자시계의 배선설계
2-4-1) 1회로의 연결갯수
· 20개 이하 설치
· 여러개 층으로서 20개 미만인 경우에는 층별로 회로를 분리하는 것이 좋다.
2-4-2) 배관방식
벽체매입 또는 약전 케이블트레이에 공용.
2-4-3) 배선설계
· 사용전선 : IV, TIV
· 전압강하 : 10% 이하가 되도록 설계.
· 전선 굵기 : 최소 0.8㎜ 이상의 전선 사용.
· 1회로별 전선 2가닥으로 자시계를 병렬로 설치.
· 전압강하를 고려한 배선 굵기
2-4-4) 배선시 주의사항
· 강전배선과 적정거리 이격.
· 확성장치의 마이크 배선과 적정거리 이격.
3) 전원장치
· 축전지 직류24V(소규모의 경우12V)를 사용하며 예비전원으로 축전지와 충전기를 설치하고 전용 분기회로로 한다.
· 건전지 : 소규모 빌딩에는 건전지를 예비전원으로 사용할 수 있다.

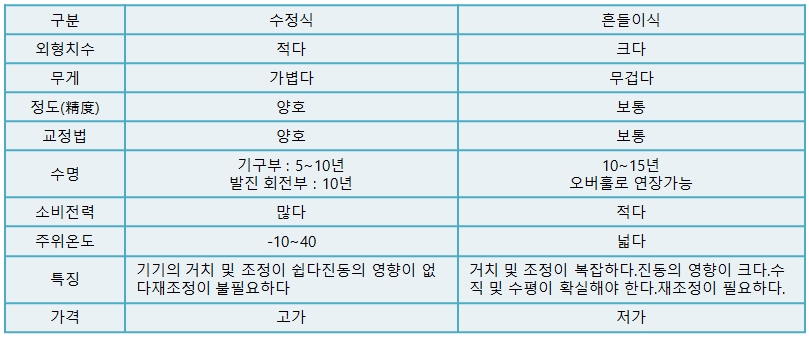

3. 수정식과 흔들이식 모시계의 특성비교
