1. Pilot 신호발생기

간선 및 케이블의 감쇄량은 주위온도의 변화에 의해서 1℃당 약 0.2 %(dB)의 변동이 있어 이것을 보상하기 위해 간선에 pilot 신호를 전송하여 그 레벨을 검출하여 자동적으로 보정하는데 이 pilot신호를 발생하는 장치를 말한다. 일반적으로 CW(continuous wave : 待續波)발생기로 특히 출력레벨의 안정과 高신뢰성이 요구된다.





2. UHF Converter

VHF와 UHF채널이 혼재하는 지역의 공동시설에서는 분배수가 비교적 적은 소규모빌딩, 아파트, 빌딩그늘공동수신 시스템은 증폭기,동축케이블, 출력단자(정합기)등의 특성을 미리 시스템 설계의 단계에서 UHF까지 사용되는 것을 고려하며 VHF에서 UHF까지 전대역을 커버하는 공동수신시스템으로 동작해야 한다.

그러나 UHF채널신호를 모두 간선으로 통하면 UHF대는 케이블의 전송손실이 크므로 이것을 보상하기 위해 출력이 큰 증폭기가 필요하게 되고 이것은 경제적인 면에서 불리하다.

따라서 일반적으로 UHF의 수신채널을 VHF 채널로 변환하여 보내는 방식이 사용되고 있다. 이 경우 VHF로 변환한 채널은 그 지역에서 VHF로 방송하고 있는 채널, 인접채널과 4채널 separate 방해관계가 있는 채널등은 피하여야 한다.

반응형

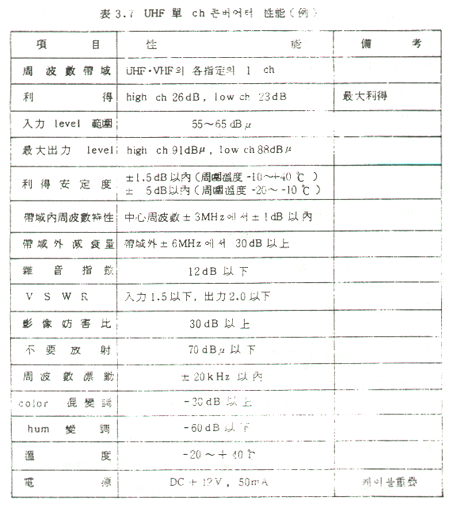

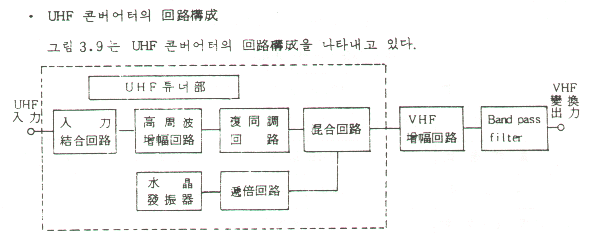

입력회로는 안테나의 정합, image 방해, 他의 spurious 감도억압 등을 위해 2~3단의 반동축공진회로를 삽입하고 잡음지수를 적게 하기 위해 고주파 증폭을 1단으로 하여 주파수혼합단으로 신호를 가한다.

또한 국부발진기는 컬러방송의 전송을 고려된 경우 변환채널의 주파수안정도가 문제가 된다. 이를 위해 발진기에 수정발진자를 사용 3~4배해서 주파수혼합단에 더한다.





3. 혼합기

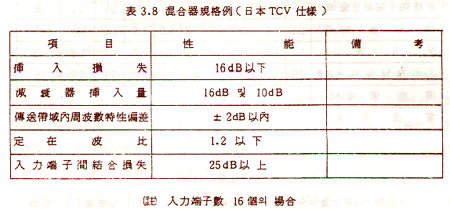

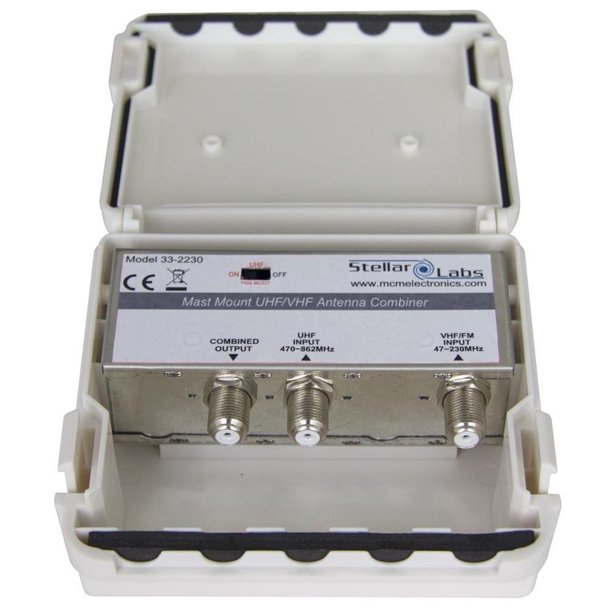

head end에서 각 채널증폭기의 출력신호와 Pilot 신호발생기의 출력신호를 혼합해서 간선에 보내는 장치를 말한다. 혼합기에서 요구되는 성능은 삽입손실이 적고 단자간 결합손실이 커야 한다.





4. 분기기 및 분배기

간선, 분기선, 분배선을 2계통 이상에서 분할하는 경우에 사용된다. 시스템 구성상 우수한 전기적 성능과 동시에 사고가 발생된 경우 그의 파급범위가 크므로 고신뢰성이 요구된다.

전기적성능은 양호한 전압정재파비(VSWR)특성, 차폐특성, 단자간 결합특성, 주파수특성을 가질 것.

환경조건에 견디는 기계적강도와 안정성을 가질 것. 또한 취부 후 전압에 의한 진동, 온도변화의 안정, 방수기능의 우수, 또 염해 및 방식성이 우수하여야 한다.

1) 분기기

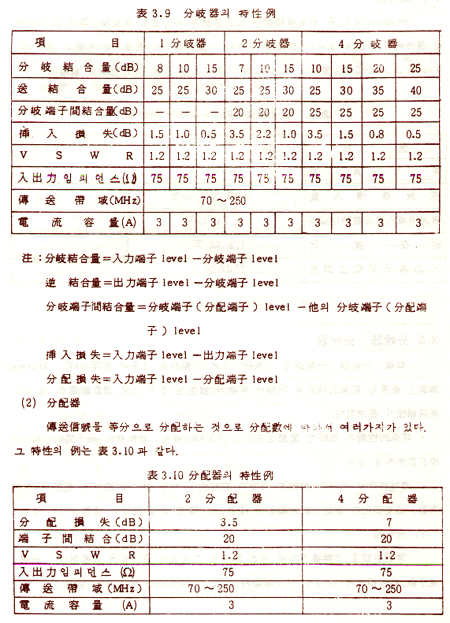

전송신호를 주간선방향에 적은 손실로 지선측에 공급해서 분기된다, 분기단자수,결합손실에 따라서 여러종류가 있고 그 특성예는 표 3.9와 같다.

2) 분배기

전송신호를 等分으로 분배하는 것으로 분배수에 따라서 여러 가지가 있다.특성은 표3.10과 같다.





5. 콘넥터

CATV 시스템에서는 케이블길이가 길고 또한 동축케이블 상호간에 각종 기기가 삽입되어 접속개소가 많으므로 콘넥터는 기계적인 특성과 전기적인 특성을 만족해야 한다.

· 기계적으로는 안장력, 장기간사용할 수 있고, 기밀성이 좋고 비가 침입하지 않을 것

· 전기적 특성으로는 고주파의 사용대역에 정합되어 VSWR가 적고 케이블과 기기와 접촉저항이 적어 신호에 전송손실을 주지 않는 동시에 상용주파전류도 10A정도까지, 신호가 외부에 누설되지 않을 것이 요구된다.



CATV용으로서는 간선 및 분기선은 fitting 콘넥터를 분배선 입입선 및 옥내배선은 F형 콘넥터가 일반적으로 사용되고 있다. 그림 3.16은 fitting 콘넥터의 구조"예"이다.





6. 보안기

보안기는 공동수신시스템에서 간선측의 낙뢰,누전에 대해서 가입자 설비와 인체를 보호하며 교류전압이 충전해서 transless 수상기의 surge간선측을 보호하기 위해 사용된다. 이 보안기는 가입자 댁내 등의 인입구에 부착해서 사용하며, 벽면에 취부가 가능한 구조이다.





7. 전원공급장치

사용전원 AC220V를 저전압(AC 30V)로 변환해서 각 증폭기에 전력을 공급하며 전원은 AC 30V 또는 60V가 사용되고 있으나 30V 사용이 대부분이다. CATV 시스템 급전에서는 1대의 급전장치에서 증폭기의 대수는 TA 1대와 BA 4대까지사용하고 있다(일본 TCV사양)
