주차관제설비(Parking Control System)의 구성 및 종류

주차관제설비(Parking Control System)의 구성 및 종류





1. 주차관제설비의 개요

주차장 설비는 주차장법, 건축법 등에서 설치기준을 정하고 있으며 그 설치기준 또한 강화되는 경향이며, 지하주차장의 경우에는 최저조도(70lx), 도난 및 범죄 예방을 위해 주차장 전구역을 감시할 수 있도록 감시용 카메라 설치를 의무화하고 있으며, 주차장을 안전하고 효율적인 관리 및 필요설비의 자동화로 생력화 하려는 것이다.





2. 주차관제설비의 구성

차량검출기(검지기 및 검출기), 신호관제시스템, 재차표시시스템, 요금자동계산시스템, 장내감시시스템으로 구성된다.

1) 차량검출기

차량을 검출하기 위한 각 차로에 설치된 검지기.

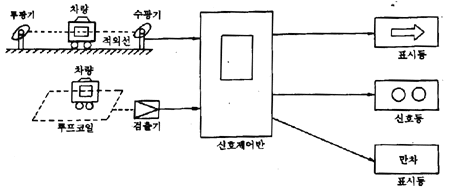

1-1) 차량 검출방식 및 원리

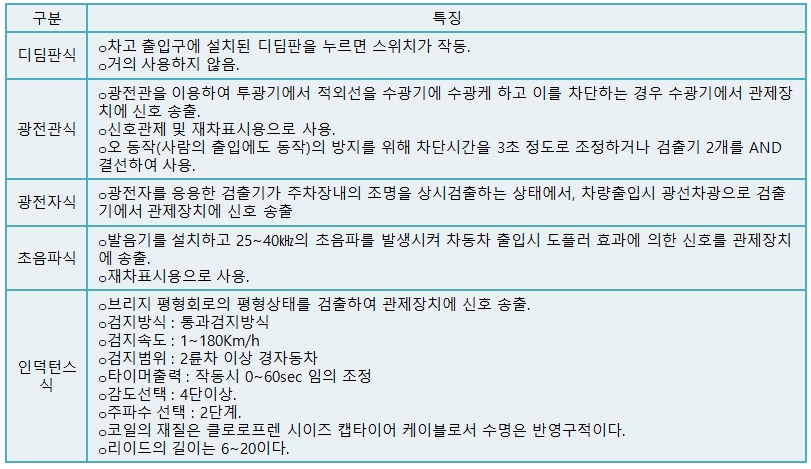

1-1-1) 차량검출용 SENSOR의 종류

반응형



1-2) 차량검출기 설치방법

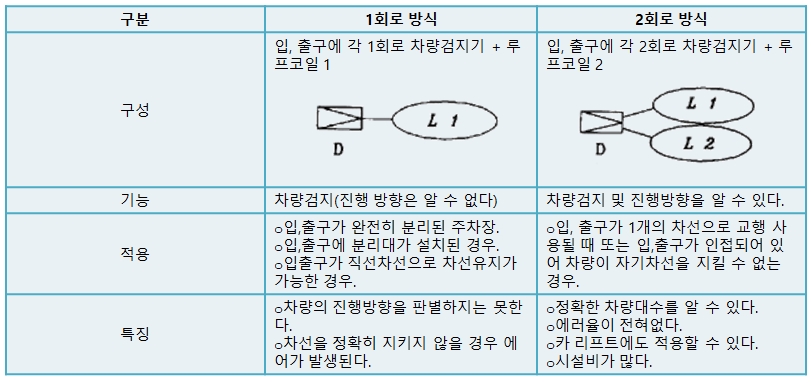

1-2-1) 검출기 회로방식의 선정

1-2-2) 루프코일 설치도





2) 신호관제 시스템

주차장 내의 차량의 흐름을 자동적으로 안전하고 원활하게 하기 위한 시스템으로 만차표시,차량 방향표시등을 자동으로 제어 표시하며 CAR LIFT 방식과 RAMP방식이 있다.

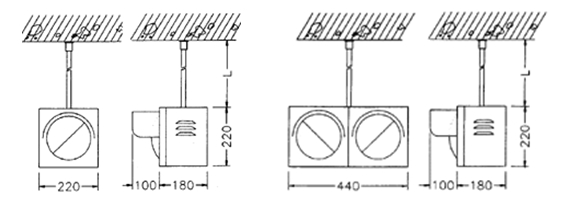

2-1) 신호등

· 1위 신호등 : 유의 신호로 상시 점멸 시킨다.

· 2위 신호등 : 양방향 통행차로 양단에 설치하고 적색시 상대 차량의 진입을 금지한다.



2-2) 만차 표시등

< 층별 만차등 >

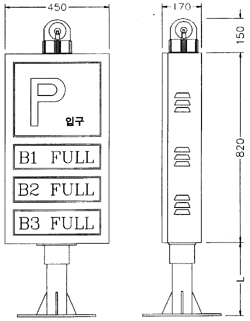

< 입구 만차등 >



· 전조식

아크릴 문자판 뒷면에서 비추고, 스모크 필터를 통해 흑색 바탕에 적색으로 만차를 부각 시키는 방식이 일반적으로 사용된다.

· 자막필름 전환식

테프론 자막(우유색에 적색 만차, 청색 공차)을 모터로 감아 표시한다. 태양광 직사시라도 충분히 식별이 가능하므로 옥외용으로 사용된다.

· 문자판 회전식

아크릴 문자판을 사각으로 짜서 이것을 모터로 회전시켜 표시하며, 옥외용으로 사용.

· 주차대수 카운터

각차로에 설치된 차체검지기로 주차대수를 카운터하여 상황을 표시함으로써 장내외의 차량유도를 효과적으로 하기위해 설치하며, 각 층별 대수, 입출고누계, 전체 층 대수를 계수로 표시한다.



2-3) 차량 유도등

· 단면용과 양면용이 있으므로 용도에 적합하도록 선택한다.

· 설치위치는 배관, 덕트, 보 등에 의해 시야가 가리지 않는곳이어야 한다.

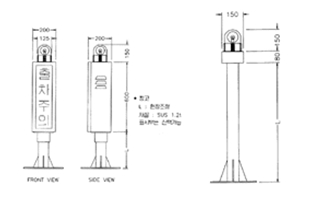

2-4) 출차 주의등

· 설치위치는 차량이 나오는 쪽에 설치하는 것이 좋다.

(운전자의 심리상 경보가 울리는 쪽에 더 주의를 기울이기 때문이다)

· 가운데 설치하는 것은 배제한다.



2-5) 입구만차 경보등

· 입,출구가 공통으로 출차주의등을 설치할 수 없을 때 적용



2-6) 장내 경보등

· 입구와 출구가 공동으로 사용되는 곳에 입차중임을 알려 운전자에게 주의 경고.



2-7) 중앙감시반

· 차량의 입출차대수를 카운터하여 만차표시기로 신호 송출.

· 설치장소는 통상 방재실에 설치하나 주차전용 관리실이 있는 경우 관리실에 설치하고 방재실에는 부표시기를 둔다.



3) 재차표시시스템

주차장 내의 각 구역에 주차하고 있는 상황을 표시하는 시스템으로 주차가능 위치표시, 방향지시를 자동으로 제어 표시한다.

실제의 주차상황을 알고 장내 깊숙한 곳의 주차 스페이스 등 국부의 감시가 가능하므로 효과적으로 진행방향 표시등을 사용하여 공차구역으로 유도한다.

3-1) 신호 제어반

3-1-1) 신호 제어방식

· 시소제어법

차의 차로 통과 예정시간의 설정에 타이머를 이용한 방식으로, 차랸검지기가 차량검지시 시호가 적으로 전환한 다음 타이머에 의해 설정된 시간에 청으로 복귀한다.

타이머의 설정시간(5~10초) = 차로 통과에 요하는 시간 + 여유시간

고속 주행장소에서는 부적당 하다.

· 폐색 제어법

차로내에 차가 0 으로 되었을 때 신호를 복귀시키는 방법으로 고속으로 주행하거나 예측할 수 없는 급구배 경사로 등 위험한 차로에 사용.



4) 요금자동계산 시스템

요금계산기, 주차권발매기 또는 차량번호 인식장치, 차단기, 요금표시기, 차량검출기, 등으로 구성된다.

4-1) 차량번호 인식장치

차량번호인식장치는 고속화상처리기를 이용하여 차량번호 문자의 식별을 영상화하여 번호를 추출하는 장치로서 촬상부, 조명부, 차량검지연동부, 화상인식 처리부로 구성된다.

4-1-1) 촬상부

CCD카메라로 차량의 접근하면 포착한 영상신호를 자동으로 화상인식 처리부로 송출.

4-1-2) 조명부

촬상부에서 양질의 화면을 얻기위해 차량의 전면 번호판을 조명.

(운전자의 눈부심을 방지하도록 조명등에 필터설치 등을 강구한다)

4-1-3) 차량검지 연동부

차량의 입,출상태를 검지하여 신호송출.(루프코일, 광센서 등)

4-1-4) 화상인식 처리부

CCD카메라에 포착된 영상신호를 화상메모리에 입력후 고속 화상 처리부와 프로그램에 의하여 차량번로를 추출하여 주컴퓨터 또는 요금계산소에 전송.

· 자동적인 수단에 의해 형, 윤곽 등을 인식하는 것.

· "예" 문자인식을 하는 OCR(광학 문자 판독장치)에서는 그림과 같이 광전 변환장치에 의해 신호를 검출하여 얻은 아날로그량을 디지털량으로 변환하여 노이즈를 제거하고 문자의 위치결정 샘플링, 특징 추출 등을 하여 문자에 따른 출력을 인출한다.



4-2) 설계시 주의사항

· 주차권 계산처리 소요시간과 적정 처리대수

◎입장 : 약 10~15초/대, ◎계산처리 : 15~20초/대

· 출입구의 처리대수 : 1일 예상 출입대수가 1,000대 당 1개소.

· 주차권발매기 및 차단기는 경사로에 설치를 배제 할 것.

· 주차권발매기의 설치는 차도면에서 1000~1020㎜가 적당하며, 1050㎜가 넘지 않도록 한다.

· 주차권발행기 및 요금계산소는 차가 안전하고 용이하게 접근할 수 있는 위치 선정.

· 요금계산소에 차량정지시 공도상에 차량이 돌출되지 않도록 할 것.

· 차단기 직후의 차량검지기는 주차장 내의 차량(방향전환 및 후진 등)이 검출되지 않도록 할 것.



5) 장내 감시 시스템

주차장내에 CCTV를 설치하고 이를 주차관제실에서 모니터링하여 주차장내 상황을 감시하는 설비.
