화재감지기의 교차회로방식의 구조

1. 개요

교차회로방식은 감지기와 연동하여 동작하는 설비의 오동작을 방지하기 위한 방식으로, 두 개의 회로가 교차하도록 설치하기 때문에 일명 X배선방식이라고도 한다.(소방기술기준에관한규칙 [스프링클러설비의 음향장치 및 기동장치]에서 정하는 교차회로방식)

2. 교차회로방식의 구조

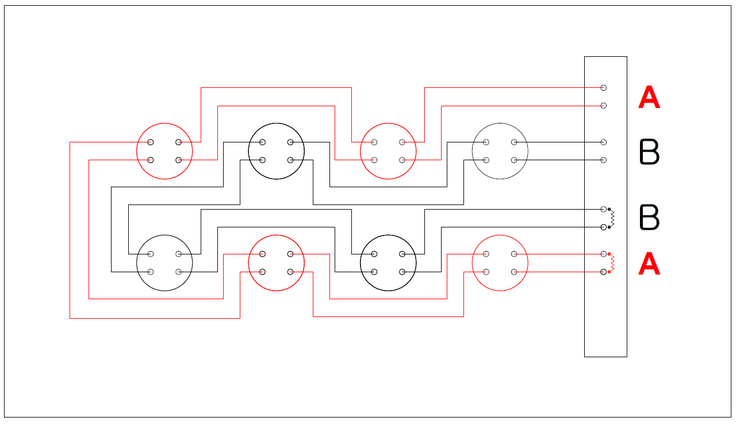

감지기가 화재를 감지하는 것은 송,배선방식의 자동화재탐지설비와 기능은 같으나 1개회로의 감지기가 동작되었을 때에는 그와 연동되는 소화설비가 작동되지 아니하고 2개회로 즉, 감지기가 회로별로 각각 1개씩 2개 이상의 감지기가 동작되어야만 수신반에서 소화설비를 작동시키는 기동출력을 발신하게 되므로 1개 회로만의 감지에 의한 방식보다 오동작의 확률을 훨씬 감소시킬 수 있는 방식이다.

3. 작동시험

교차회로방식을 적용한 소화설비의 작동방법으로 소화설비의 방출을 실제 실시하려면 수신반의 동작스위치를 눌러 놓고 해당회로를 2회로 이상 복수로 동작시킨 후 소화설비로의 기동출력 발신여부를 확인한다.
