청각장애인용 화재경보기(Hearing-impaired person Fire alarm)

청각장애인용 화재경보기(Hearing-impaired person Fire alarm)

1. 개요

청각장애자를 위해 개발된 화재경보장치는 주택용과 청각장애자를 위한 시설용의 두 종류로서 이미 설치된 자동화재탐지설비 등에 연동시켜 경보음을 강한 빛의 신호로 변환, 청각장애가 있는 사람도 시각 또는 감각(진동)에 의해 화재를 감지할 수 있도록 한 것이다.



2. 일반주택용 화재경보장치

주택용의 화재경보기로서 널리 보급되어 있는 간이형 화재경보기와 연동하여 소리를 빛으로 변화시켜 화재를 알리도록 한 것으로 간이 화재경보기(연기실), 소리센서 송신기, 수신기, 자각용 진동기 등으로 구성되어 있다.

① 간이형화재경보기의 측면에 부착되어 있는 소리센서가 경보기의 발신음을 감지하여 전기출력신호를 송신기로 보낸다.

② 수신기는 폭80mm, 길이 210mm, 높이 173mm, 중량은 820g으로 운반이 용이하고, 손잡이 부분에는 크세논램프가 내장되어 있어서 콘센트에서 신호를 받으면 점멸한다.

③ 수신기의 표면 패널에는 전화기의 벨소리, 초인종소리, 어린이의 울음소리, 자명종소리, 화재발생의 알림 등을 판별하기 위한 표시가 있고 알림표시창에 발광다이오드가 점등하도록 되어 있다.



3. 신체 장애자시설용 화재경보장치

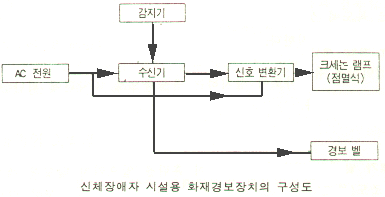

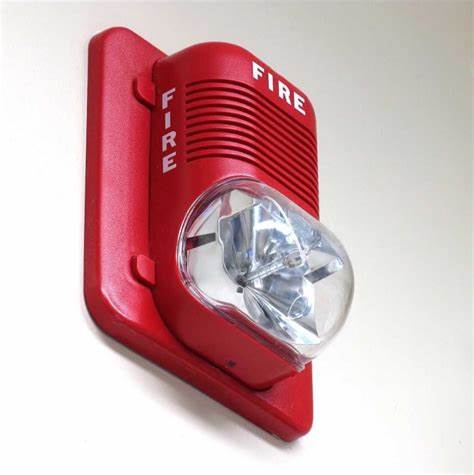

장애자가 집단으로 생활하는 장소에 설치하는 화재경보장치로 이 장치의 구성은 방화대상물에 설치되어 있는 자동화재탐지설비와 거의 동일하지만, 청작장애자를 대상으로 하고 있기 때문에 벨의 명동장치 이외에 크세논램프 점멸등을 설치해서 발생경보를 눈으로 감지할 수 있도록 하고 있다.

동작원리는 각 실에 부착되어 있는 연기 또는 열 감지기에서 화재를 감지하면 그 전기적신호가 수신기에 전달되며, 전기적 신호로 작동되는 On-Off 회로를 통해 신호변환기로 입력된다. 신호변환기의 부하회로에는 각 방에 설치되어 있는 크세논 램프가 배선으로 접속되어 있어서 입력신호에 의한 모든 크세논램프가 점멸한다.
