라이팅덕트(Lighting Duct) / 레이스웨이(Raceway) 시공방법 및 설계

라이팅덕트(Lighting Duct) / 레이스웨이(Raceway) 시공방법 및 설계







1. 라이팅덕트 공사의 개요

천장이 높은 공장의 중점배열 전반조명 및 국부조명 / 지하주차장 / 변전실 / 기계실 등 미관을 고려하지 아니하여도 되는 장소와 전시장라인 등의 각도를 요하는 경우(회전형행거 사용) 적합한 공사방법으로 대형공간에 적용시에는 일률적인 배광으로 정리된 느낌을 주며 또한 조도 균제도를 어느 정도 일정하게 유지할 수 있다

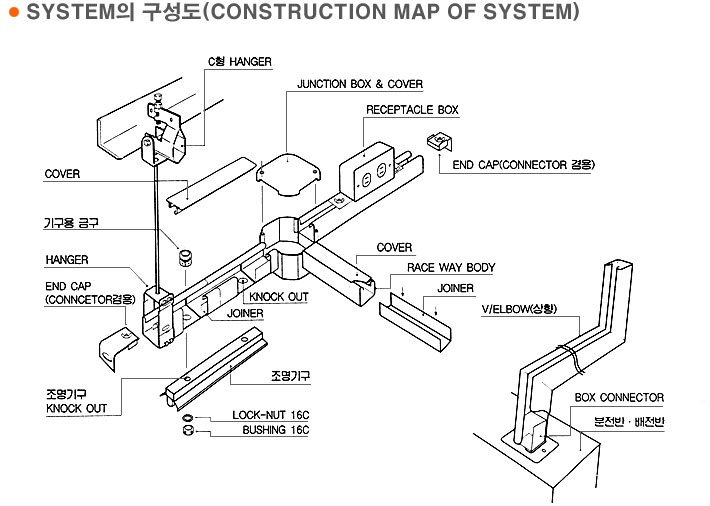

2. 종류 및 구조

레이스웨이 시스템은 단면 40mm*40mm와 단면 70mm*40mm, 단면 110mm*50mm가 있으며, 표준길이는 3m이고 몸체/뚜껑/기타부속류를 조합하여 사용하는 조립식 시스템으로 구성되어 있다.

< 수평엘보 / 조인트박스 / 행거"A"TYPE / 행거"M" TYPE >



3. 설계 및 시공시 고려사항

①덕트 상호간 및 전선 상호간은 견고하게 또한 전기적으로 완전히 접속할 것.

②덕트는 조영재에 견고하게 붙일 것.

③덕트의 지지점 간의 거리는 2m 이하로 할것.

④덕트의 끝 부분은 막을 것.

⑤덕트의 개구부(開口部)는 아래로 향하여 시설할 것. 다만, 사람이 쉽게 접촉할 우려가 없는 장소에서 덕트의 내부에 먼지가 들어가지 아니하도록 시설하는 경우에 한하여 옆으로 향하여 시설할 수 있다.

⑥덕트는 조영재를 관통하여 시설하지 아니할 것.

⑦덕트에는 합성수지 기타의 절연물로 금속재 부분을 피복한 덕트를 사용한 경우 이외에는 제3종 접지공사를 할 것. 다만, 대지전압이 150V 이하이고 또한 덕트의 길이(2본 이상의 덕트를 접속하여 사용할 경우에는 그 전체 길이를 말한다)가 4m 이하인 때는 그러하지 아니하다.

⑧덕트를 사람이 용이하게 접촉할 우려가 있는 장소에 시설하는 경우에는 전로에 지락이 생겼을 때에 자동적으로 전로를 차단하는 장치를 시설할 것.

⑨라이팅 덕트 공사에 사용하는 라이팅 덕트 및 부속품은 KS C IEC 60570(2003) 또는 한국전기기술기준위원회 표준 KECS 1205-2009에 적합할 것.



4. 덕트 및 부속품의 선정

라이팅 덕트 공사에 사용하는 라이팅 덕트 공사 및 부속품은 기술기준 제189조에서 정하는 규격에 적합한 것 이어야 한다.



5. 특징

· 콘크리트 타설 후에 작업이 이루어지므로 양호한 작업환경이 되어 양호한 품질을 확보할 수 있다.

· 보수 점검이 대체적으로 양호하다.

· 조영재를 관통하지 아니하도록 규정하고 있으므로 콘크리트 타설시 이를 고려하여야 한다
