건식변압기의 특징 / 가스절연변압기의 특징

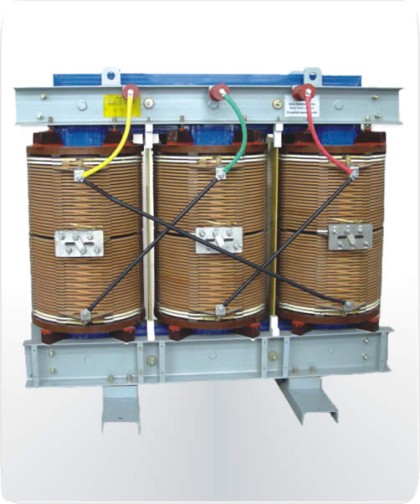

1. 개요

규소수지(실리콘),유리섬유 및 고도의 에폭시수지성 유형기술 및 Sheet형식의 권선방식의 발달에 따라 내열과 내습성이 뛰어나며 과열로 인해 사고 발생시에도 연소하는 일이 없으므로 각종빌딩, 지하철 등의 지하변전설비에 적용되고 있다.

현재 94kv 급의 10MVA 까지 생산되고 있다.

내열과 내습성의 재료를 사용하므로 주위온도가 비교적 높은 곳이나 습기가 있는 터널공사현장 등 사용조건이 나쁜 환경에서도 화재의 발생, 확산에 대하여 염려없이 안전하게 사용할 수 있다.

2. 유입,건식,몰드변압기의 특성비교

3. 절연물의 계급

절연물이 장기간 견딜 수 있는 온도의 한계는 절연물의 종류에 따라 다음과 같이 분류한다.

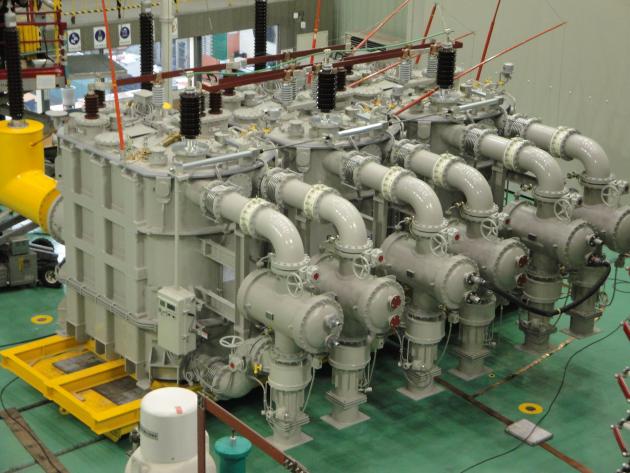

4. 가스절연변압기의 개요

육불화유황(SF6)가스를 절연체로 사용한 변압기로서 불연성이고 안전선이 높으며 건식변압기보다 높은 절연계급까지 실용되고 있으며 5,000KVA 이상의 22㎸급의 변압기까지 적용되고 있다.

5. 가스절연변압기의 특징

· 유입변압기와 전기적 특성이 거의 같으며, 오일리스로 보수가 간편하고 방재화가 된다.

· 총중량은 유입형에 비해 15~19% 가볍다.
