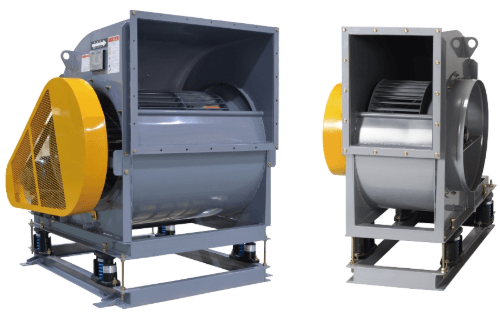

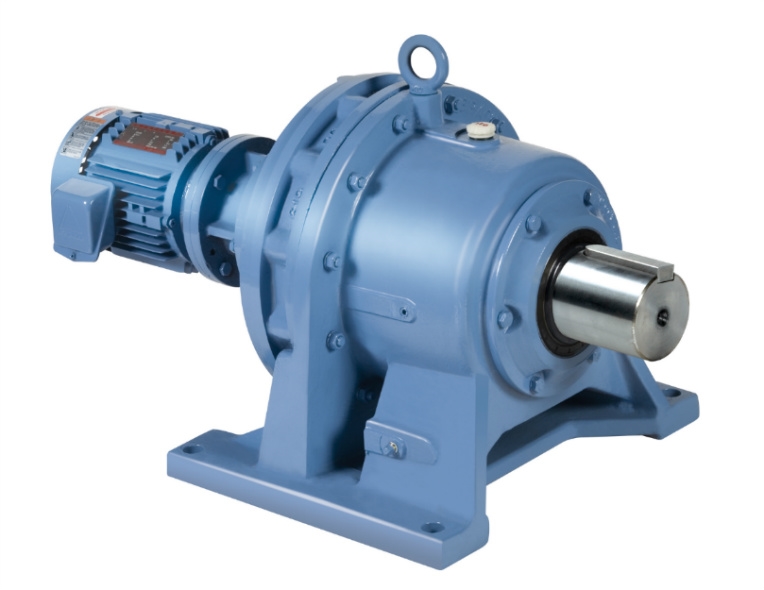

1. 송풍기, 압축기용 전동기

가. 개요

송풍기에는 공조용 송풍기, 터보송풍기(고속덕트용), 리벳트로드송풍기 등이 있고, 압축기에는 왕복냉동기, 터보냉동기(대용량에 적합), 스크류냉동기(소용량) 등이 있다.



나. 전동기용량의 산출

1. 송풍기용 전동기

H : 풍압(mmAq)

Q : (㎥/mim)

η : 효율(0.6정도)

k : 여유율(1.2정도)



2. 압축기용 전동기(등온압축의 경우)

P1 : 흡인한 절체압력[kg/㎡]

P2 : 토출한 절체압력[kg/㎡]

Q : 흡인한 체적[㎥/min]

절대압력은 완전진공을 기준으로 한 것으로 게이지압력에 대기압을 가한 것이다.



2. 크레인용 전동기

가. 개요

크레인(천장주행기중기)는 교행(천장에 설치된 레일의 위를 차륜으로 주행하는 것 = 주행용전동기), 크럽(교행의 위에 설치, 권양기를 태워 횡행한다 = 횡행용전동기) 및 권양기(크럽의 위에 설치되어 화물을 감아 올리는 = 권양용전동기)로 구성된다.



나. 전동기 용량의 산출

주행용,횡행용,권양용 전동기 용량을 각기 Pa, Pb, Pc 로 하고 다음 식으로 주어진다.

1. 주행용 전동기

a : 교행중량[ton]

Va : 주행속도[m/min]

μa : 차륜과 레일과의 마찰계수 [kg/t]

Wc : 권상중량[ton]

Wb : 크럽중량[ton]

ηa : 효율



2. 횡행용전동기

Vb : 횡행속도[m/min]

μb : 크럽차륜과 레일과의 마찰계수[kg/t]

ηb : 효율



3. 권상용전동기
