1. 정의

건축구조나 평면 마감이 조명기구의 일부로서 역할하는 개념의 조명.

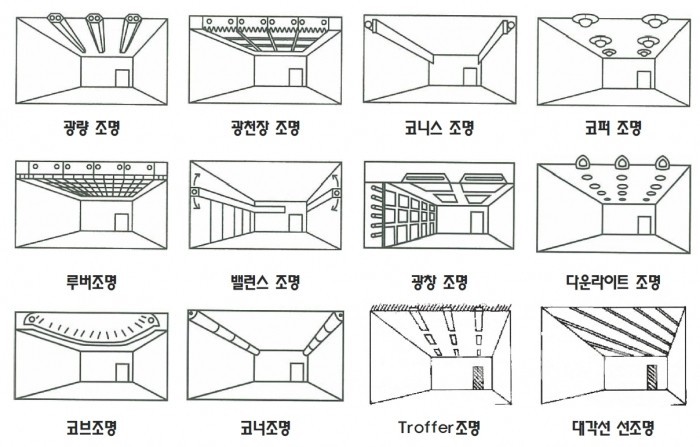

2. 조명방식의 종류 및 특징

1) 광천장조명

⊙ 천장면에 확산 투과재를 붙이고 천장 내부에 광원을 배치하여 조명하는 방식.

⊙ 천장면을 이용하는 조명중에서 조명율이 가장 높다.

⊙ 천장 전면이 저휘도의 광천장이 되므로 부드럽고 깨끗한 조명이 된다.

⊙ 발광면의 휘도차이로 밝음이 얼룩지면 보기 싫어지므로 램프의 배열을 고려하여야 한다.

⊙ 램프간격과 발산면과의 거리

  - 유백색 플라스틱 프리즘의 경우 : S≤1.5D

  - 파형 플라스틱의 경우 : S≤D

  - S : 전등간의 중심간격,

  - D : 광원중심~확산투과재간의 거리

⊙ 작은 보 등으로 건축상으로 피할 수 없는 경우는 보조조명이 필요하다.

⊙ 보수가 비교적 용이하다.

⊙ 적용

  - 고조도가 필요한 장소에 적용 1000~1500(lx)

    설계제도실, 빌딩의 1층 홀, 쇼룸 등



2) 루버 천장조명

⊙ 천장면에 루버판을 부착하고 천장 내부에 광원을 배치하여 조명하는 방식으로 광천장조명방식은 천장면 전체를 확산

    투과재로하는 것과 달리 개소별, 라인별로 광원을 배치하는 방식.

⊙ 직사현휘가 없고 밝은 직사광을 얻고싶은 경우 효과가 좋다.

⊙ 루버면에 휘도의 얼룩짐이 없도록 하고 직접램프가 눈에 들어오지 않도록 보호각과 거리(램프~루버판)를 검토하여야

    한다.

   - 보호각이 30°인 경우 S≤1.5D,

   - 보호각이 45°인 경우 S≤D



3) 다운라이트 조명(Down Light)

⊙ 천장면에 작은 구멍을 많이 뚫어 그 속에 여러 형태의 광원을 배치하여 빛을 아래로 투사하는 방식. (하면 개방형, 하

    면 루버형)

⊙ 구멍지름의 대소, 재료마감 및 의장, 전체 구멍 수, 배치 등에 따라 분위기를 변화시킬 수 있다.

⊙ 조도를 계산하여 등수(燈數) 결정 후에는 일반적인 등 간격 보다는 Random한 배치가 필요하다.

⊙ 천장면을 볼 때 눈에 거슬리지 않으나 천장면이 어두워지는 것이 특색이다.

⊙ 배치방법

   - 등 간격 배치방법

   - Random 배치방법 : 주로 사용된다



4) 코퍼 조명(Coffer)

⊙ 천장면을 여러 형태로 오려내어 건축적인 공간을 형성하고 다양한 형태의 매입기구를 부착하여 실내의 단조로움을

    피하는 방식.

⊙ 천장면에 매입된 등기구 하부에는 주로 플라스틱 판을 부착하고 천장 중앙에 반 간접형 기구를 메다는 조명방식이 일

    반적이다.

⊙ 적용장소 : 고 천장의 영업실, 백화점 1층 등.



5) 커브 조명(Cuve)

⊙ 램프를 감추고 코브의 벽,천장면을 이용하여 간접조명으로 만들어 그의 반사광으로 채광하는 조명방식으로 건축화 조

    명방식으로 가장 대표적인 방식.

⊙ 천장과 벽이 2차 광원면이 되므로 반사율 확산성이 높아야 한다.

⊙ 효율면에서 가장 뒤떨어지나 방 전체가 부드럽고 차분한 분위기가 된다.

⊙ 코브 치수는 방 크기 및 천장높이에 따라 결정되나 천장면을 균일하게 조명하기 위해서는

    - 코브가 한쪽에만 있는 경우

       기구 발광면을 천장이 마주 보이는 구석을 향하게 한다( H = S/4 )

     - 코브가 양쪽에 있을 경우

       기구 발광면을 천장 중앙면을 향하게 한다.( H = S/6 )

⊙ 램프가 노출되지 않도록 하고 방구석에서도 보이지 않도록 설계한다. 또, 코브가 천장에 너무 근접하면 천장부근 중심

    이 컴컴해지며 양측 벽에 밝은 선이 생긴다.

⊙ 장식용으로는 특수한 휘도의 얼룩짐이 필요하나 보통은 천장전면 및 벽면에 얼룩짐이 없고 균일한 휘도를 만드는 것

    이 좋다.

⊙ 적용

    로비, 홀 중앙, 고급 레스토랑, 호텔의 미팅룸 등



6) 스카이라이트 조명(Sky Light)

⊙ 천장의 일부를 플라스틱으로 돔을 만들어 자연채광이 되도록 하는 방식으로 야간에는 돔 상단에 등을 설치하여 조명

    하는 방식.



7) 라인라이트 조명(Line Light)

⊙ 천장 매입형 Troffer 조명방식의 일종으로 종방향, 횡방향, 대각선, 장방향의 라인 라이트 조명방식.



8) 트로퍼 조명(Troffer)

⊙ 연속열 등기구를 천장면에 매입하거나 들보에 설치하는 방식.

⊙ 천장매입형의 조명방식으로 사무실에 널리 사용되며 개방형, 확산형, 반 매입형이 있다.



9) 발란스 조명(Balance)

< 낮은곳 >

< 높은곳 >



⊙ 벽면을 밝은 광원으로 조명하는 방식으로 숨겨진 램프의 직접광이 아래쪽의 벽, 커튼, 위쪽 천장면에 조사되도록 조명

    하는방식.

⊙ 실내면은 흰색으로 마감하고 밸런스단으로는 목재, 금속판 등 투과율이 낮은 재료를 사용하고 광원은 형광등이 적당

     하다.

⊙ 적용 : 분위기 조명으로 적합하다.



10) 코너 조명(Corner)

⊙ 천장과 벽면의 경계구석에 등기구를 설치하여 조명하는 방식.

⊙ 천장과 벽면을 동시에 투사하는 실내 조명방식.

⊙ 적용 : 고급 음식점의 큰 객실, 지하차도, 지하철 계단 등



11) 코니스 조명(Cornice)

⊙ 천장과 벽면 경계에 건축적 장식으로 돌출 벽을 만들어 내부에 등기구를 배치하여 조명하는 방식.

⊙ 아래방향의 벽면을 조명하는 방식으로 형광등의 건축화조명에 적당하다.



12) 인공창 벽면 매입조명

⊙ 지하실 또는 자연광이 들어오지 않는 실내에 주간에 창으로부터 채광하는 것 같은 느낌을 주는 조명방식

⊙ 광원으로는 형광등이 적합하다.



3. 시공시 주의사항

건축설계자와 조명설계자가 협의하여 건축주의 의도를 정확하게 반영할 수 있도록 하여야 한다.

증설 및 보수를 고려하여야 한다.
