1. 휴대용선로시험전화기의 개요

휴대용 선로시험기는 통신선로 고장수리 및 유지보수 작업시 시험실에 의존하지 않고 직접 시험할 수 있도록 측정기가 내장된 포켓형선로시험기로서 휴대의 간편화 , 다기능 집적화, 경량화 등 현장 작업요원의 작업에 적합하도록 제작되어 있으며, 우천시의 작업을 위하여 방수처리한 기기이다.



2. 휴대용선로시험전화기의 기능

① 절연저항측정

② 지기 측정

③ 합선 측정

④ 단선 측정

⑤ 전화기 용량측정

⑥ 모니터기능

⑦ TONE/PULSE기능

⑧ 재발신 기능

⑨ 재다이얼 기능

⑩ 후크 스위치 기능

⑪ 방수기능(우천시 사용가능)

⑫ 단침 및 다침형 클립

⑬ 착신기능

⑭ 스피커폰 기능(단방향)

⑮ 극성표시 기능 및 Mute(송화차단)기능

※ 보조기능 : 가입자 호출 및 통화 기능



3. 휴대용선로시험전화기의 규격

1) 루프저항(Talk mode) : < 300Ω

2) Tone mode : DTMF 주파수 편차 : ±1.8%

DTMF 레벨 편차 : high -8dBm±2dBm / low -6dBm 2dBm

3) 반사감쇄량 : 2dB 이상

4) 절연저항측정 : 0.1 ˜ 1 0㏁ (DC 180V)



4. 휴대용선로시험전화기의 구조

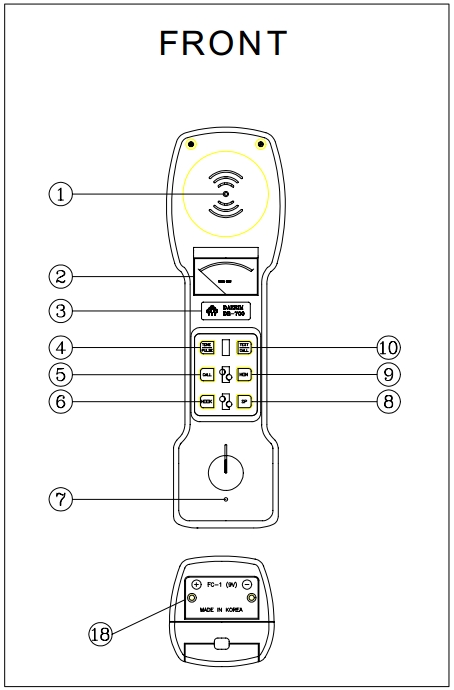

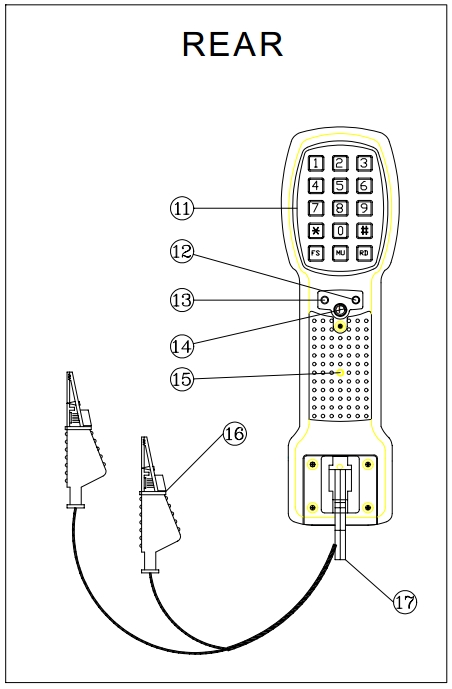

5. 휴대용선로시험전화기의 구조설명

① 수화구

② 측정 메타

③ 명칭 및 로고

④ TONE/PULSE 스위치: 전자식다이얼링은 TONE상태

기계식다이얼링은 PULSE상태

⑤ CALL 스위치 : ‘ON(LED켜짐)’상태에서 ⑩스위치를 눌러 가입자 호출

⑥ HOOK 스위치 : ‘ON'상태는 착신대기상태(일반전화기에서 수화기를 내려놓은 상태임)

⑦ 송화구

⑧ 스피커폰(SP)스위치 : 스피커폰 스위치로 단방향(수화)이며 다이얼시 동작상태를 확인할 수 있음.

⑨ 모니터(MON)스위치: 가입자가 통화중일 때, 통화에 지장을 주지 않고 통화상태를 확인함으로써 선로 상태를 확인가능

데이터의 송수신시에도 이의 흐름에 지장을 초래하지 않으며, ‘치.....’하는 소리를 들을수 있어 데이터선임을 확인가능

⑩ TEST/CALL스위치 : 눌렀을 때 메타기의 용량을 측정할 수 있는 스위치 "CALL 스위치"와 함께 가입자호출을 한다

⑪ 다이얼 키패드

⑫,⑬ 극성표시 LED

⑭ 극성확인 스위치

⑮ 착신음 송출구

(16) 시험용 악어 클립

(17) 휴대용 고리

(18) 코드걸이

(19) 배터리 뚜껑



6. 휴대용선로시험전화기의 사용법

1) 절연저항측정 및 용량측정

① 측정하고자하는 가입자 선로에 작업용 클립에 연결한다.

② "TEST/CALL스위치" 를 누른다.

그러면, 미터기에 해당 선로의 절연저항값이 표시되는데 일반적으로 다음의 두가지 경우로 나눌 수 있다.



※ 정상적인 경우 (두 선 L1과 L2간의 절연이 양호)

미터기의 바늘이 약 0.2㏁정도까지 올라왔다가 다시 원위치로 돌아간다.

이러한 움직임은 해당 전화선에 연결된 가입자의 전화기 자체 혹은 선로 용량 때문에 발생한다.



※ 비정상적인 경우 (두 선 L1과 L2간의 절연이 불량)

미터기의 바늘이 우측으로 이동하였다가 그 자리에 머무른다.

이는 두선 L1과 L2간의 합성상태를 의미한다.



※ 두 선간이 단선일 경우에는 미터기의 바늘이 움직이지 않는다.



2) 가입자호출

이 기능은 내장된 9V의 전력으로 가입자에게 신호를 보내고 통화를 할수 있는데, 전화선로의 이상으로

국선이 끊어진 상태에서 매우 효율적이다.

① 가입자선로(국선이 끊어짐)에 작업용 클립에 연결한다.

② "Call 스위치"를 눌러 LED를 점등시킨다.

③ "TEST/CALL스위치"를 짧게 수차례 누른다. 이때 가입자 전화기의 벨이 울려 호출을 하게된다.

※ 장착된 9V건전지를 장시간 사용하기 위해서는 가입자 호출시 "TEST/CALL스위치"를 계속 누르고 있는 것보다는 짧게 수차례 눌러 주는것이 좋다.



3) 다이얼링 및 국선통화

① 국선에 작업용 클립에 연결한다.

② 발신음이 들린다.

③ 일반전화처럼 다이얼링을 한다.



4) 스피커폰기능(단방향)

이 기능으로 귀에 수화기를 대지 않고도 수화음을 들을수 있고, 다이얼링시 입력이 제대로 되는지를 확인할수 있다.

국선연결시 "스피커폰(SP)스위치"를 눌러 해당 LED를 점등시키면 작동된다.



5) 후크(Hook)기능

"HOOK 스위치"를 눌러 해당 LED가 점등이 되면 일반전화기에서 수화기를 내려놓은 것과 마찬가지 상태가 된다. 그러므로, 외부에서 전화가 걸려오면 벨이 울린다.통화를 위해서는 스위치를 다시 누르면 된다(일반전화기에서 수화기를 드는것과 동일).



6) 모니터(Monitor)기능

"모니터(MON)스위치"를 눌러 해당 LED가 점등이 되면 가입자가 통화중일때 혹은 데이터등의 신호가 흐르고 있을 때에도 이에 대한 방해없이 전화선로의 상태를 귀로 확인할수 있다.



7) 전자식(Tone)/기계식(Pulse)다이얼전환

다이얼을 Pulse상태에서 Tone상태로 전환하려면 스위치를 눌렀다 놓으면 Tone상태로 전환이 되고, Tone상태에서 Pulse상태로 전환하려면 마찬가지로 스위치를 다시 눌렀다 놓으면 Pulse상태로 전환이 된다.

ON/OFF스위치임.



8) 재다이얼

마지막 전화번호를 재다이얼하려면 다이얼 키보드의 "FS"버튼을 누른다.

그러면, 재발신음이 나오고 이때 "RD 스위치"를 누르면 마지막 전화번호를 재다이얼 할수 있다(최대 32자리까지).



9) 국선의 극성확인

① 국선에 작업용 클립에 연결한다.

② "극성(P)확인 스위치"를 누른다.

③ 녹색 혹은 적색의 LED중에서 1개가 점등된다.

※ 녹색 점등시 : 적색에 물린선이 "+"이며 흑색에 물린 선이 "-"

※ 적색 점등시 : 적색에 물린선이 "-"이며 흑색에 물린 선이 "+"



10) 건전지체크

① 작업용 클립을 서로 물린다.

② "TEST/CALL스위치"를 누른다. 이때, 미터기의 바늘이 우측의 "BT"라고 적혀져 있는 구역에 미치지 못하면 건전지를 교체해야 한다.

※ 배터리 교체시 반드시 극성을 확인한다.
