1. A/D 변환, D/A 변환

1) DA 컨버터

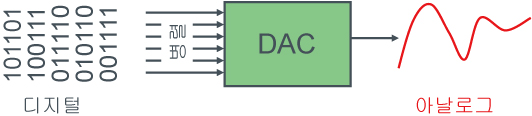

D/A 컨버터 (Digital-to-Analog Converter, DAC)는 디지털 (Digital) 데이터를 아날로그 (Analog) 데이터로 변환시킵니다.



디지털 데이터

등간격인 불연속 데이터

시간적 및 양적으로 이산

아날로그 데이터 (자연계의 현상)

크기가 연속되는 데이터

시간적 및 양적으로 연속



2) AD 컨버터

A/D 변환기 (Analog-to-Digital Converter, ADC)는 D/A 변환기와 반대로 아날로그 데이터를 디지털 데이터로 변환시킵니다.



2. A/D 변환, D/A 변환의 필요성

1) LSI의 동향

전기적 고정밀 고속 처리는 CPU나 DSP를 통해 디지털로 신호를 처리합니다.

자연계 현상에서 A/D 변환하여 디지털 신호를 처리한 후 자연계 값으로 변환시키기 위해 D/A 컨버터가 탑재됩니다.

미세 가공 기술의 진보→신호 처리의 디지털화→A/D 컨버터, D/A 컨버터 필요

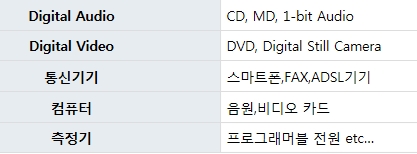

2) D/A 컨버터가 사용되는 상품 예



3. 디지털의 세계는 2진수

1) 디지털의 세계는 2진수

디지털 세계는 2진수로 표현되지만 16진수도 사용자가 알기 쉬워 자주 사용됩니다.

2진수는 숫자 0, 1만을 사용하여 수를 표현합니다. 0/1과 대비되는 표기로서 L/H가 사용되기도 합니다.

10진수=Decimal 2진수=Binary 16진수=Hexadecimal

몇 진수인가를 명기하기 위해 숫자 뒤에 d、b、h를 붙이는 경우가 있습니다.

【예】11d(물론 10진수로 11)、11b(10 진수로 3)、11h(=17d)

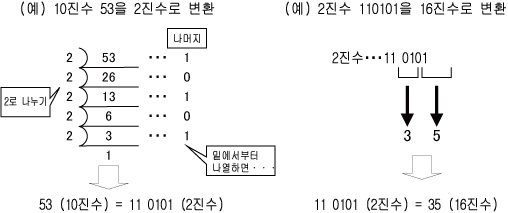

2) 10진수⇔2진수⇔16진수 변환

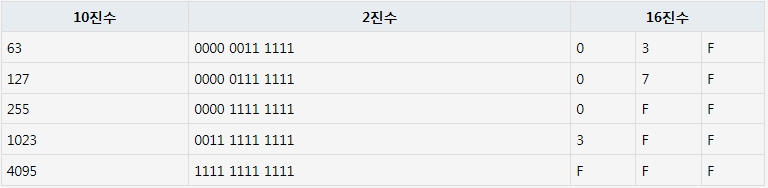

< 10진수⇔2진수⇔16진수의 예 >



3) 외우면 편리한 숫자

2진수는 1자리 증가하면 표현 가능한 수가 2배로 됩니다.

적색부분은 A/D 컨버터 및 D/A 컨버터에서 자주 사용됩니다.

3bit=8단계

4bit=16단계

5bit=32단계

6bit=64단계

7bit=128단계

8bit=256단계

9bit=512단계

11bit=2048단계

12bit=4096단계

14bit=16384단계

16bit=65536단계



[bit란]

2진수의 자리수를 의미하는(binary digit)의 약칭으로, 0 또는 1의 숫자로 나타내는 2진수의 1자리를bit(비트)라고 합니다.
