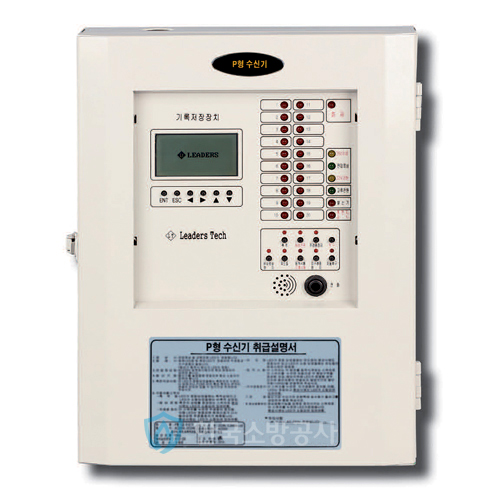

P 형수신기의 결선방법
A, 기본선
1,지구선 : 감지기회로선으로 회로마다 1가닦씩 수신까지연결해야됨 화재감지기 작동시 수 신기에 신호를 전달하고 경보를 발하여 수신기 화재감시램프가 점등됨
2,공통선 : DC24V - 극으로선 신호및 공통으로 - 극을 사용함
3,응답선 : 발신기함에 설치되어있으며 발신기와 발시기사이 및 수신기까지 병렬로 1가닦 이 연결되어 있고 누룰 경우 수신기에 경보를발하고 화재감시램프가 들어오며 발광다이오드 발신기램프가 들어옴
4,전화선 : 발신기함에 공통선과 연동하여 전화를 수신기와 또 각 발신기와 병렬로 연결이됨
5,표시등선 : 소화전 발신기함에 항상 점등되어있는 DC 24V 중 + 선
6,경종선 : 화재시 수신에서 화재시 지구경종선에 신호를 주는 DC24V 중 + 선으로 지구경종 으로 전체가 병렬로 연결되어있어서 전체경종이 울림
7,표시등경종공통선 : 표시등및 경종의 고통선으로 DC24V 중 - 선
B,추가선
1,소화전펌프기동선 2가닦 보통 AC 220V를 사용하나 경우에따라 DC24V 사용하는경우도 있음
2,7회로가 증가될때만다 공통선 1가닦씩 추가
3,우선경보방식일경우 경종선 별도로 1가닦씩추가
R 형수신기의 결선방법
A, 기본선
1, 신호선 2가닥 : 주파수제어선 수신기와 중계기사이 병렬로 연결
2, 전원선 2가닥: 중계기 전원선으로 DC24V + - 선 수신기와 중계기사이 병렬로 연결
3, 전화선 2가닥 : DC24V + - 선 동방전자는 +극 1가닥 전원선과 - 극 공통선과 같이사용
하므로 1가닥만 포설하고, 신화전자는 + - 별도 2가닥 수신기와 중계기,
발신기사이 병렬로 연결 수신기와 발신기전화통화
4,표시등선 1가닥 : DC24V + 선 수신기와 중계기,발신기사이 병렬로연결 표시등선 항상점등
5,응답선 1가닥 : DC24V - 극 수신기와 중계기 발신기사이 병렬로연결 발신기 화재누름버튼
누루면 화재경보 및 수신기자체 화재표시등 및 발신기발광다이오드점등
6,소화전기동선 1가닥 : DC24V 를 사용할경우는 + 극 하가닥과 공통으로 사용하는 - 극 을사
용하므로 + 극 1가닥만 포설 그러나 AC220V를 사용하는경우 별도로
HIV2mm 2가닥 수신기와 발시기함과 병렬로 포설
기본 9가닥이 기본임
B, 추가선
1,우선경보방식일경우도 경종선이 추가되지 않음 이유는 중계기마다 고유의 주파수신호가 있어서 중계기자체 경보를 줌
2,7회로가 넘어가도 공통선이 추가되지 않음 주파수 신호전달체계이기때문
3, 회선수가 많아질경우 전원공급장치 별도설치
중계기마다 자체에 화재감지기 지구선이 2가닥에 연결되어 P형과 달리 위 기본 9가닥선 이상 추가되지않음
중계기의 특성 중계기는 동방전자같은경우 신호입력 로다가 있어서 1회선에서 120회선 까지입력가능하므로 신호만 입력하면은 수신기까지 별도로 선을 포설할 필요가 없이 주파수신호선 에 고유의 주파수를 보내므로 별도로 선을 포설할필요가 없음..........

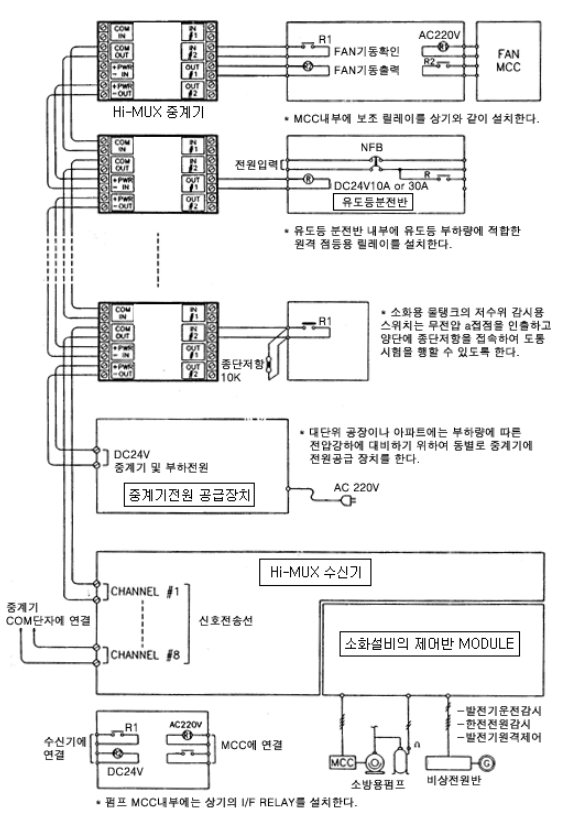

중계기를 이용한 FAN, 유도등, 펌프, 저수위 감시 설비
동방전자산업(주)
