전기배관(ELP,CD,PE)의 설명/종류

전기배관(ELP,CD,PE)의 설명/종류

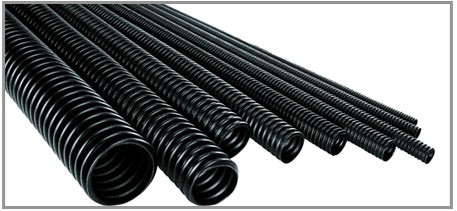

ELP전선관/ELP지중전선관/파상형 폴리에틸렌 전선관

ELP전선관은(파상형 경질 지중전선관)은 가로등,골프장건설,학교등 전력간선

및 in comming 라인에 주로 사용되고 있으며 내부에 코팅된 철선이 들어있고 주름이

깊게 있어서 압력에 견딜수 있으며 외부에도 주름이 있습니다.





[특징]

. 외부의 압력에 강함

-파상형으로 압축강도가 매우 강하며 매설후 어떠한 압력에도 변형될 우려가 없슴

. 굴곡이 매우 뛰어남

- 파상형 형태로 지하의 각종 장애물에 구애됨이 없고 우회시공이 가능

. 무게가 가벼움

- 폴리에틸렌 수지로 무게가 가벼워 운반 및 시공이 간편

. 내구성이 뛰어남

- 내식성 및 내약품성이 우수함

. 결로가 거의 없슴

. 온도에 따른 변화가 거의 없슴

. 화학제품에 강함

. 입선이 용이

. 절단이 용이

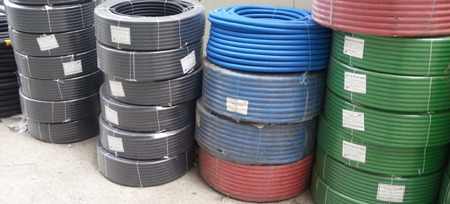

CD전선관/가요전선관/합성수지제 휨(가요)전선관

CD전선관(가요전선관)은 일반PVC와 난연CD관으로 구분 됩니다.

CD전선관은 매입공사 즉 신축공사시 전등이나 전열의 매입 배관공사에만 사용되며

시공,운반이 편리하고 복원력이 우수한 제품으로 가격이 저렴한 장점이 있습니다.

CD전선관의 규격은16㎜(100m),22㎜(100m),28㎜(50m)와 색상은 흑색,적색,황색,녹색,청색으로 구분합니다

[제품 특징]

1.CD관은 파부형 전선관으로 가요성을 높여 기계적 강도와 복원력이 우수, 콘크리트

매설용으로 사용

2.Roll로 되어 있고 무게가 가벼워 어려운 현장 여건에서도 운반 및 취급이 용이

3.Steel관에 비해 결로현상이 적어 영하의 온도에서도 사용

4.온/냉각에서도 온도변화에 대한 수축이 거의 없기 때문에 안심하고 사용

5.PE로 되어있기 때문에 내약품성이 우수하고 내후, 내식성도 우수하며 가요성이

뛰어남으로 벤다 또는 토오치 램프등 기타의 공구가 불필요하며 배관작업이 용이함

6.관의 내면이 파부형이므로 마찰계수가 적어 3직각 또는 30m이상의 배관시에도

전선의 인입이 용이함

7.합성수지 제품으로 타종관에 비해 소음이 전혀없고 전공칼 (또는 톱날)등으로 쉽게

절단할 수 있어 시공이 편리

[용도]

- 아파트, 연립, 일반주택 신축·개축 보수, 기타 건설 및 각종 지중선 보호용 전기설비공사.

- 전선 보호용 (옥내 전선 보호,옥내 전화선 보호, 옥내 소방설비선 보호용)



PE전선관 -CD-P평활관

전선매립이나 건물 전선배관용으로 사용되며 옥외의 가로등 같은 저압 케이블에 많이 사용됨

[PE전선관 특징]

1. 하중에 강하다

- PE원료에 내후성 원료를 첨가하여 내약품성 및 내후성이 우수함

2. 반영구적이다

- 외압에 강하고 가요성이 좋으므로 지방의 침하등 어떠한 매설 조건에도 고도의

안정성을 보장하는 반 영구적인 전선관임

3. 굴곡성이 좋다

- 잘 구부러지므로 장애물이 많은 장소의 시공에 편리하여 공기단축 및

공사비 절감에 효율적임

4. 가볍고 길다

- 타 전선관에 비해 가벼워서 운반이 용이하며 본당 길이가 길어 시공비가 절감

[PE전선관 규격]

14mm, 16mm, 22mm, 28mm, 36mm, 42mm, 54mm, 70mm, 82mm, 100mm
