IEC 분류에 따른 접지계통 분류(TT / TN / IT계통)

IEC 분류에 따른 접지계통 분류(TT / TN / IT계통)





1. IEC 분류에 따른 접지계통 적용국가

< 표01.세계 배전계통의 접지방식 비교 >

접 지 방 식		접지계통 적용 국가
		전원 배전계통	수용가계통의 배전간선회로
ＴＮ (Terra-Neutral)
	ＴＮ－Ｓ	에스토니아 스웨덴 영국 남아프리카공화국 네델란드 유고슬라비아	스웨덴 영국 남아프리카공화국 네델란드 오스트리아 독일 덴마크 프랑스 핀란드 스위스 스페인 러시아 호주
	ＴＮ－Ｃ	오스트리아 체코 에스토니아 헝가리 러시아 영국 호주 독일 핀란드 네델란드 스웨덴 유고슬라비아 스위스 덴마크 크로아티아 노르웨이 슬로바키아 미국 한국	오스트리아 체코 에스토니아 헝가리 러시아 영국 독일 네델란드 스웨덴 스위스 덴마크 크로아티아 노르웨이 미국
	ＴＮ－Ｃ－Ｓ	벨기에 에스토니아 뉴질랜드 노르웨이 스웨덴 영국 유고슬라비아 남아프리카공화국	벨기에 스웨덴 영국 남아프리카공화국 오스트리아 호주 네델란드 독일 덴마크 스페인 핀란드 프랑스 러시아 크로아티아 스위스
ＴＴ (Terra-Terra)
	ＴＴ (중성선 무)	벨기에, 스위스, 체코, 덴마크, 일본, 네델란드, 영국	스위스, 덴마크, 일본, 네델란드, 영국, 오스트리아, 독일, 한국, 러시아, 슬로바키아
	ＴＴ (중성선 유)	오스트리아, 독일, 스페인, 프랑스, 헝가리, 크로아티아, 네델란드, 영국, 유고슬라비아	오스트리아, 스페인, 프랑스, 헝가리, 네델란드, 영국, 유고슬라비아, 한국
ＩＴ (Insert-Terra)
	ＩＴ (중성선 무)	영국	영국, 유고슬라비아, 오스트리아, 독일 , 덴마크
	ＩＴ (중성선 유)	벨기에, 에스토니아, 노르웨이	스페인, 프랑스, 네델란드, 영국, 슬로바키아
	ＩＴ (고임피던스 접지)	영국	영국, 스페인, 프랑스, 네델란드, 슬로바키아

[참고]

①ＴＴ방식은 전기설비기준에 따라 현재 대한민국에서 사용하는 접지 방식

②ＴＮ방식은 KS C IEC 60364-1 등 36종에서 제정(안)하여 향후 대한민국에서 사용하게 될 접지 방식

③전원계통과 수용가계통의 접지방식을 일치하여 사용하는 것이 기술적으로 문제가 없으나 한국의 경우는 이를 혼용하여 사용하고 있다.

④“NEMA보고서”에 따르면 TN방식과 TT방식은 서로 공유 할 수 없는 방식으로 발표하고 있다.

⑤TN방식 : 다중접지방식, TT방식 : 독립접지방식





2. IEC 분류에서 접지 CODE의 정의

1) 제1문자는 전력계통과 대지와의 관계

․ Ｔ (Terra)

- 한 점을 대지에 직접 접속

․ Ｉ (Insert)

- 모든 충전부를 대지(접지)로부터 절연시키거나 임피던스를 삽입하여 한 점을 접속



2) 제2문자는 설비의 노출 도전성 부분과 대지와의 관계

․ Ｔ (Terra)

- 전력계통의 접지와는 관계가 없으며 노출 도전성 부분을 대지로 직접접속

․ Ｎ (Neutral)

- 노출 도전성 부분을 전력게통의 접지 점(교류계통에서는 통상적으로 중성점 또는 중성점이 없을 경우는 한 상)에 직접 접속



3) 그 다음 문자(문자가 있을 경우)는 중성선 및 보호도체와의 조치

․ Ｓ (Separator)

- 보호도체의 기능을 중성선 또는 접지측 도체와 분리된 도체에서 실시

․ Ｃ (Combine)

- 중성선 및 보호도체의 기능을 한 개의 도체로 겸용(PEN도체)





3. IEC 분류에 따른 접지계통 분류

반응형

< 표02. IEC 분류에 따른 접지계통 분류 >

접 지 방 식		비 고
ＴＮ (Terra-Neutral)		․TN 전력계통은 한 점을 직접 접지하고 설비의 노출 도전성 부분을 보호도체를 이용하여 그 점으로 접속시킨다. ․TN 계통은 중성선 및 보호도체의 조치에 따라 분류한다.
	ＴＮ－Ｓ	․계통 전체에 대해 보호도체를 분리시킨다.
	ＴＮ－Ｃ	․계통 전체에 대해 중성선과 보호도체의 기능을 동일 도체로 겸용한다.
	ＴＮ－Ｃ－Ｓ	․계통의 일부분에서 중성선과 보호도체의 기능을 동일 도체로 겸용한다.
ＴＴ (Terra-Terra)		․TT 전력계통은 한 점을 직접 접지하고 설비의 노출 도전성 부분을 전력계통의 접지극과 전기적으로 독립한 접지극으로 접속시킨다.
	ＴＴ (중성선 무)
	ＴＴ (중성선 유)
ＩＴ (Insert-Terra)		․IT 전력계통은 충전부 전체를 대지로부터 절연시키거나 한 점을 임피던스를 삽입하여 대지에 접속시키고 전기설비의 노출 도전성 부분을 단독 혹은 일괄로 접지시키거나 또는 계통의 접지로 접속시킨다.
	ＩＴ (중성선 무)
	ＩＴ (중성선 유)
	ＩＴ (고임피던스 접지)

1) TN 계통

․ TN 전력계통은 한 점을 직접 접지하고 설비의 노출 도전성 부분을 보호도체를 이용하여 그 점으로 접속시킨다.

․ TN 계통은 중성선 및 보호도체의 조치에 따라 분류한다.

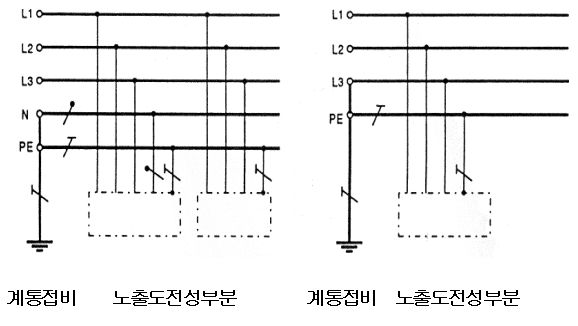

① TN-S 계통

․ 계통 전체에 대해 보호도체를 분리시킨다.

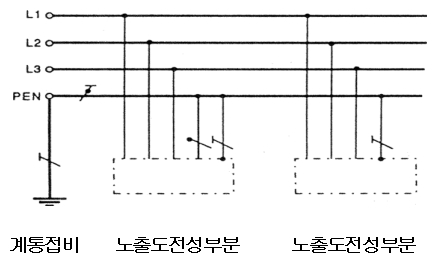

② TN-C 계통

․ 계통 전체에 대해 중성선과 보호도체의 기능을 동일 도체로 겸용한다.

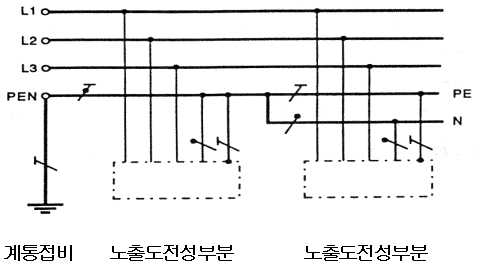

③ TN-C-S 계통

․ 계통의 일부분에서 중성선과 보호도체의 기능을 동일 도체로 겸용한다.

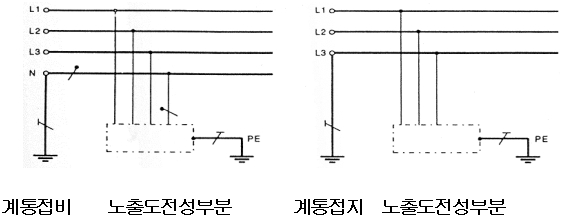

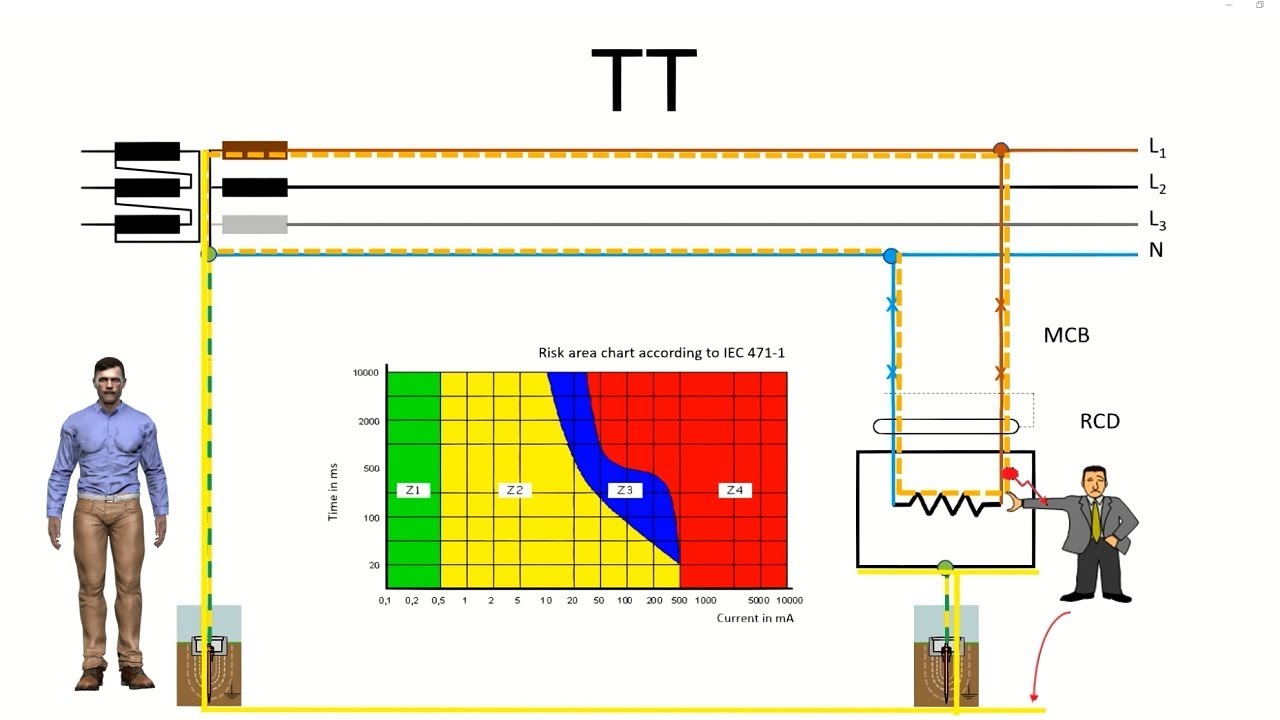

2) TT 계통

․ TT 전력계통은 한 점을 직접 접지하고 설비의 노출 도전성 부분을 전력계통의 접지극과 전기적으로 독립한 접지극으로 접속시킨다.

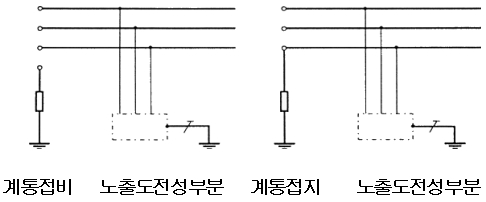

3) IT 계통

․ IT 전력계통은 충전부 전체를 대지로부터 절연시키거나 한 점을 임피던스를 삽입하여 대지에 접속시키고 전기설비의 노출 도전성 부분을 단독 혹은 일괄로 접지시키거나 또는 계통의 접지로 접속시킨다.



< 표03. 저압 계통접지 TT방식과 TN방식의 비교 >

구 분	ＴＴ	ＴＮ
기 준	· 전기설비기술기준 (산업자원부)	· KS제정안 (IEC 규격안)
설 명	-현재 건물에 단상2선으로 전기설비를 하여 여기에 접속되는 기계기구는 1종,2종,3종 접지를 하도록 하며 1종,3종의 경우 누전시 누전차단기를 통해 차단 되도록 한 방법	-건물에 단상3선식으로 전기설비를 하여 누전시 중성선을 통해 배선용차단기가 차단 되도록 한 방법 ※TT방식도 규정하고 있음
적용국가	대한민국, 일본, 이집트, 스페인, 포르투갈	미국, 유럽, 호주, 남미 등 IEC회원국가
장 점		○안전성 확보 -TT방식은 접지저항이 클 경우 (접지가 나쁠경우)누전차단기가 작동되지 않으나 TN방식은 기기의 접지저항을 고려 할 필요가 없어 안전하여 안전성을 확보함 ○누전차단기 불필요 -누전시 고장전류는 배선용 차단기가 담당하므로 누전차단기 설치 불필요
