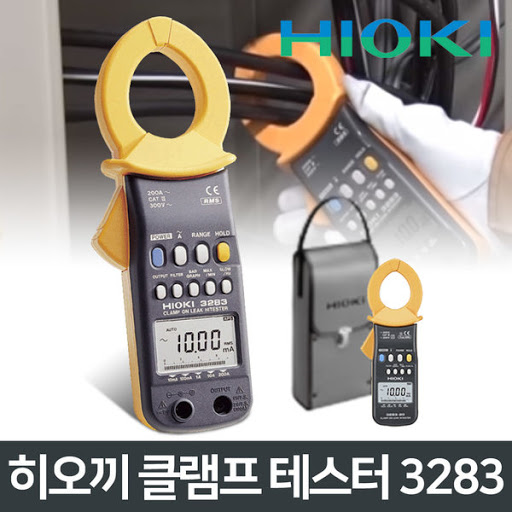

본기기는 활선상태에서 미세한 누설전류부터 200A 부하전류까지 광범위하게 전류를 측정할수 있습니다.또한 조에는 고투자율 자성재료를 사용해 일반적인 부하전류용 클램프에 비해 외부자계의 영향,피측정도체의 위치에 따른 오차가 적고,우수한 정밀도로 측정할수 있습니다.
10mA 풀 스케일의 고감도 레인지

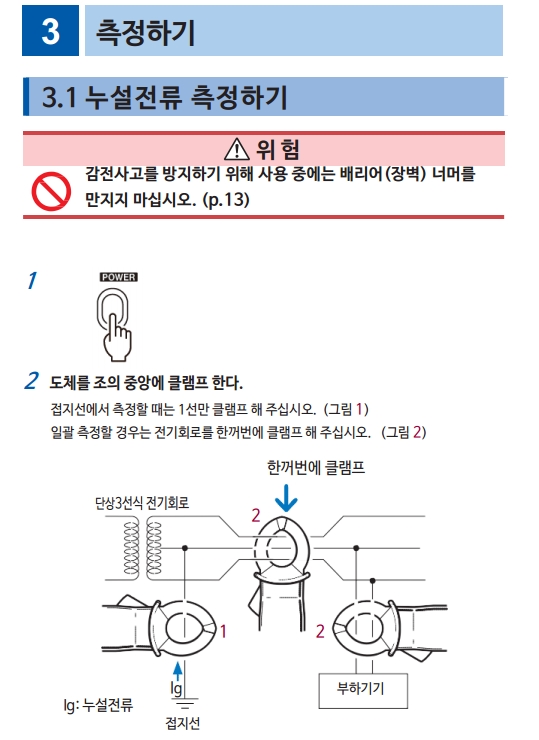

미세한 누설전류도 정확하게 측정(분해능 10㎂)
광범위한 측정 레인지
10mA ~ 200A 풀 스케일의 5레인지 구성으로 광범위하게 측정

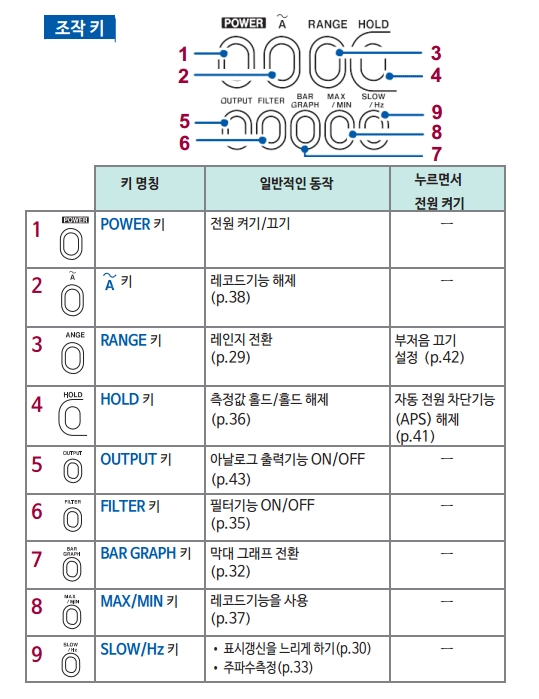

마이크로컴퓨터 탑재로 다기능화

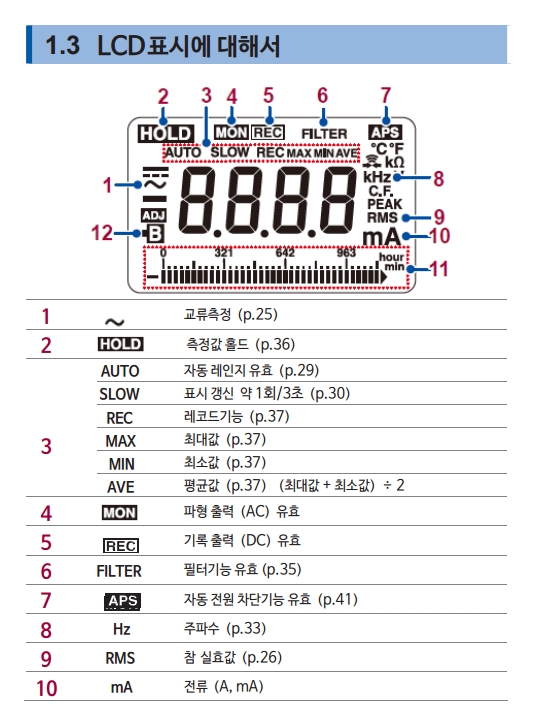

SLOW,MAX,MIN 등 충실한 기능, 소형화, 다기능화
참 실효값 표시
참 실효값 변환회로에 의해 왜곡된 누설전류도 정확하게 측정
필터기능
스위칭 전원 및 인버터 기기가 보급됨에 따라 누설전류파형에 고주파성분이 중첩되는 경우가 있습니다.
필터기능으로 절연열화와 관련된 누설전류와 고주파성분을 포함한 누설전류 등 2종류를 측정,
출력단자 장착
출력단자에 기록계를 연결함으로써 간단히 전류 기록을 할수 있습니다.
(기록 출력 : DC, 파형 출력 : AC)
외부 자계, 도체위치의 영향이 적다
조에 고투자율 재료를 사용해 트랜스, 모터등에 근접한 외부 자계가 있는 장소에서도 정확하게 측정할 수 있습니다.
또한,도선위치에 따른 오차가 작기 때문에 영상변류기로 사용할 때도 잔류전류특성이 작아 우수한 정밀도로 측정할 수 있습
니다.
낮은 소비전력
정격전력 100mVA
적층형 망간 건전지 (6F22) 1개로 연속해서 약 40시간 사용 가능
2전원방식
배터리 또는 AC전원(9445-02 AC어댑터(옵션)) 어느 쪽으로도 사용 가능합니다.
