1. 전동기의 입력
- 전동기의 입력은 전원선을 통해 인가되는 전기에너지를 뜻합니다.
(전기/기계적 에너지를 발생 또는 변환하는 장치가 단위 시간 동안 받은 에너지의 양(量))
- 일반적으로 [kW] 단위를 사용하며, 사용자 입장에서는 전동기가 소모하는 전력(량)이라고 보시면 됩니다.
2. 전동기의 출력
- 전동기의 축(Shaft) 으로 나오는 기계적 동력(토크)을 뜻합니다.
- 전동기 명판의 표시된 kW 는 출력(Output) 을 의미하며, 입력과는 구분되며, 입력된 전기에너지에서 전기적, 기계적인 손실분을 제외하고 출력되는 에너지입니다.

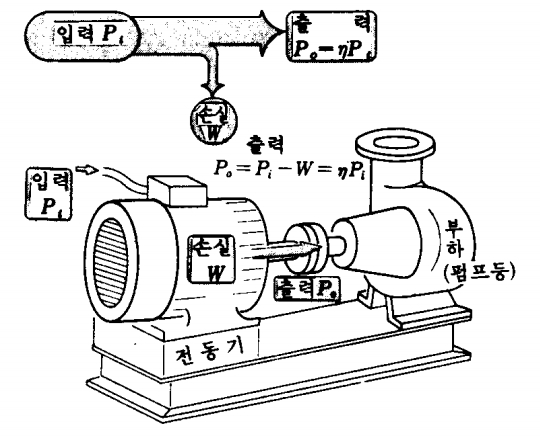

- 즉, 전동기는 (전기적 에너지) 입력을 받아 내부적으로 손실이 발생되고, 손실을 제외한 나머지가 출력(Output) 으로 나옵니다.
- 참고로, 전동기의 손실은 1 차동손/2차동손/철손/풍손마찰손/표류부하손이 있으며 이 손실을 제외한 입력과 출력의 비율이 전동기의 효율(%)입니다
3. 전동기의 효율
- 전동기의 효율은 아래와 같이 계산됩니다.
- ※ 효율(%) = (출력 / 입력 ) x 100
- 사용자 입장에서 전동기의 “입력" 은 전동기가 소모하는 전력이므로, 이를 단순하게 계산하면 아래와 같습니다.
※ 입력 = 출력(kW) / 효율
예) 전동기 출력 75kW, 효율 90% 전동기 소모전력(kW) = 75 / 0.9 = 83.3
즉, 83.3kW 가 전동기로 입력(전동기가 소모)되고, 8.3kW 가 전동기 자체의 손실로 발생하고 최종으로 75kW 의 일(출력)을 합니다.
[ 출처 : 효성중공업 ]
