전기에너지 절약방법(Electric Energy Saving)

전기에너지 절약방법(Electric Energy Saving)





1. 전기일반설비 에너지절약방법

정격전압의 유지, 역율개선, 전동기 효율이 높은 것, 배전방식의 최적화

· 전압 불평형 개선

출력 및 회전수 저하, 전동기 효율저하, 동손 증가, 관성이 적은 전동기의 경우 맥동토크의 문제 등이 대두된다.

· 부하측면의 고려

부하율 최적화, 부하율, 회전속도저감, 운전방법 개선(연속, 연속변동, 간헐)

· 전동기 선정

- 부하의 속도, 토크 특성이 같을 것.

- 운전조건에 적합할 것.

- 사용장소에 적합할 것.

- 용도에 적합할 것.

- 가능한 표준 출력일 것.

· 3.7~5.5KW 이상의 전동기에는 기동장치 설치.

· 속도제어방식은 제어목적과 필요한 성능 등에 의해 효율이 좋은 것 선정.

· 유도전동기의 속도제어는 VVVF방식 채택이 바람직하다.

· 전동력의 분배방식

- 중소규모의 경우 : 개별방식 채택.

- 대규모 설비의 경우 : 복식개별방식 채택.

· 전동력의 전달방식은 단순할 것.

· 경부하, 공회전 방지를 위해 정기적으로 부하전류 측정.

· 단속운전부하의 단속시간을 연장하도록 계획한다.

· 무 부하 운전이 많은 경우 위상제어설비 채택.

· 전동기 절전장치(MELC)설치.

· 직류전동기의 직류전원은 정지형을 사용.

· 콘덴서는 설비 운전시에만 연결되도록 구성.

· 운전시간대의 심야시간으로 이동을 검토하고 심야전력 활용.

· 부하의 크기 변화에 따라 대수제어 운전.





2. 부하의 종류별 에너비 절약 실무요령

반응형

1) 펌프설비

· 전동기설비 기동시에만 콘덴서와 연결되도록 구성.

· 전동기 기동 필요시에만 운전되도록 시스템 구성.

· 펌프 전동기에 절전장치(MELC)설치.

· 냉온수 발생기의 냉각수 펌프에 저속 및 고속으로의 변환이 가능한 와트 절약기 설치.

· 가변속 제어방식의 채택으로 운전효율 향상.

· 무부하 운전시간이 많은 경우 위상을 제어하는 설비를 갖춘다.

· 냉수, 냉각수 펌프는 복수대를 설치하여 부하 변동에 따라 가동대수를 제어한다.

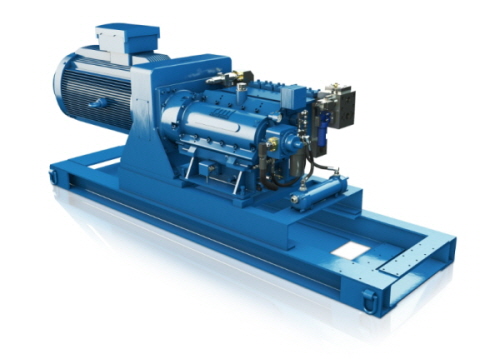

2) 공기 압축기

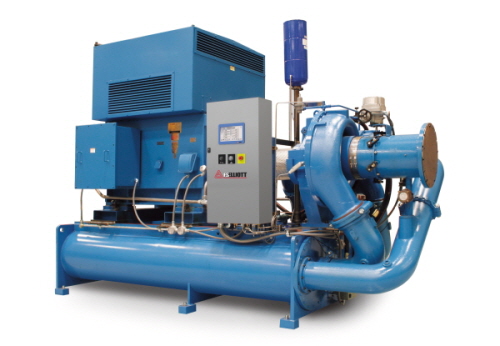

· 터보 콤프레셔 사용시 고효율 운전을 계획한다.

· 흡입,중간,토출측의 저항을 적게하여 압력비를 적게 계획한다.

· 동력을 동압,정압 변경손실을 적게하여 발생열을 적게 한다.

· 중간 냉각을 좋게 한다.

· 흡입공기의 온도, 압력,습도조정, 토출압력의 누설방지.

· 냉각펌프용 공기를 핀 방식으로 변환.

· 압축기의 효율적 운전

- 연속사용을 간헐 사용화.

- 공기누설방지.

- 사용압력의 저감.

- 압축기실의 환기처리.

- 냉각수 관리의 철저.



3) 송풍기

· 필요시에만 가동되도록 시스템 구성.

· 가변속 제어방식의 채택.

· 실온,습도,오염정도를 판정하여 실외공기를 적정하게 유입.

· 외기가 신선 공조기와 각실 공조기를 동시 통과시 각실 공조기 바이패스로 소비전력 절감.

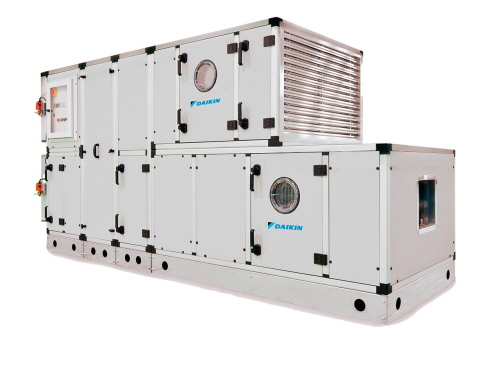

4) 공조설비

· 적절한 기기내용 선정.

· 실내적정온도 유지.(하절기 27℃, 동절기18~20℃)

· 설정습도를 40~70%로 상하한 리미트제어 한다.

· 외기 취입량의 감소계획.

· 중간기 또는 동절기 외기냉방.

· 건물 구조 검토.

· 내부발생열의 억제 또는 유효 이용.

· 열반송계통의 개선을 검토.

· 전열교환기 채택.

· 보일러 폐열회수장치(공기예열,급수예열,이코노 마이저)부착.

· 냉각수 온도를 검출하여 냉각팬의 회전수 또는 대수제어.

· 실내온도를 상시검출, 경보, 조정.

· 냉,난방 공조설비의 운전 및 정지시간을 최대전력수요와 협조가 가능하도록 계획.

· 냉각탑 팬의 계절에 따른 조합사용으로 기기효율 향상.

· 냉동기용 전동기는 계절에 따라 대수제어.

· 중앙 냉,난방의 경우 배출열의 회수를 계획한다.

· 여름에는 야간에 배기하고 외기를 충전함으로써 예냉효과.

· 대형 건축물의 경우 빙축열 시스템채용.

· 플랜트설비(나일론 생산공장) 공업용수의 낮은 온도 이용.

· 냉방시 실내온도는 외기 온도보다 3℃~5℃ 낮게 조정.

· 부분 부하에 대응할 수 있는 가변 가능기기설치 또는 분할 설치.

· 방열기는 중앙에서 일괄제어.

· 구구부 공조시스템 구성.

· 외기 도입량 감소, 예열,예냉시 외기 도입을 중단하도록 계획.



5) 엘리베이터

· 격층 운행

· 3층이하 운행중지.

· 2대가 동일 층에 동시에 운행하지 아니하도록 구성.

· 이용장의 양에 따른 시간대별 대수제어.

· 3대 이상인 경우 전자동 군관리 방식의 채택.

· 대형 건물의 경우 저층,중층,고층부로 구분하여 운행.

· 가동정지시 (야간, 3분이상 정지시) 전원차단
