1. 광케이블의 개요
주로 석영유리 Sio₂를 소재로 한 석영 광섬유질로 제조되며 LAN구성의 주축을 이루며, 장거리,고속,고품질로 전송할 수 있어 장거리 통신에 적합한 매체이다.
2. 구조
1) 구조

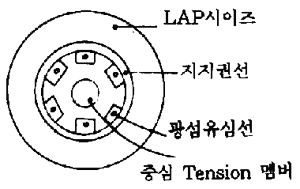

< Fig01. 광섬유케이블의 구조 >

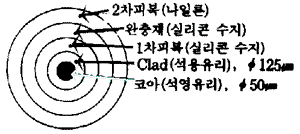

< Fig02. 광섬유 심선의 구조 >
1-1) 플라스틱 피복섬유
Core의 지름이 크고, 시공시 취급이 쉽고, 단거리 전송에 적합하다
1-2) 플라스틱 섬유
석영섬유에 비해 굽힘이 어렵기 때문에 취급이 간단하고, 가격이 저렴하나 손실이 크다
인텔리젼트 빌딩에서는 주로 멀티 모드섬유 및 플라스틱 피복섬유가 일반적으로 사용되나, 분기 및 접속이 빈번한 장소에는 적용이 곤란하여 고속 통신용 LAN 이외의 일반사무실의 LAN구성에는 동축케이블을 주로 사용하고 있다.

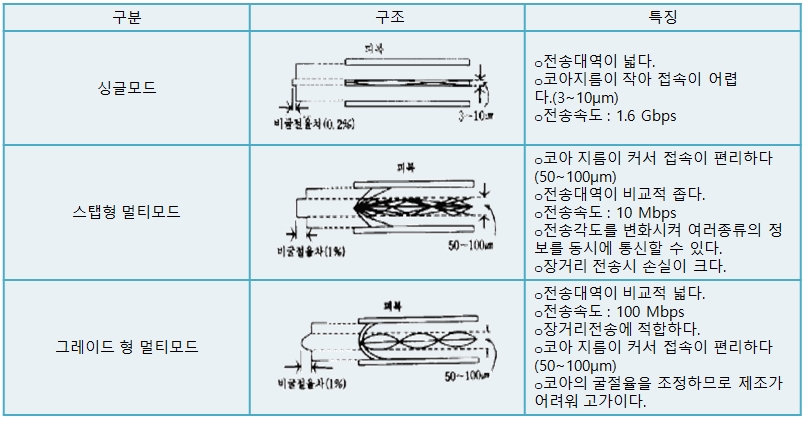

3. 광섬유케이블의 종류

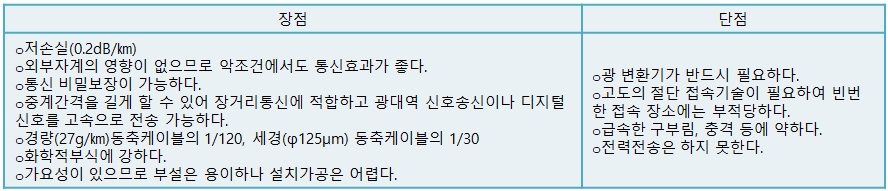

4. 광케이블의 특징
