1. 단락시 허용전류
단락, 지락시 고장전류가 흐르는 시간(일반적으로 0.5~2초) 동안에 통전가능한 허용전류를 말하며, 일반적으로 연속시 최고허용온도를 취하는 것으로 하며, 절연체의 종류, 도체재료, 단락 지속시간의 영향을 받는다.

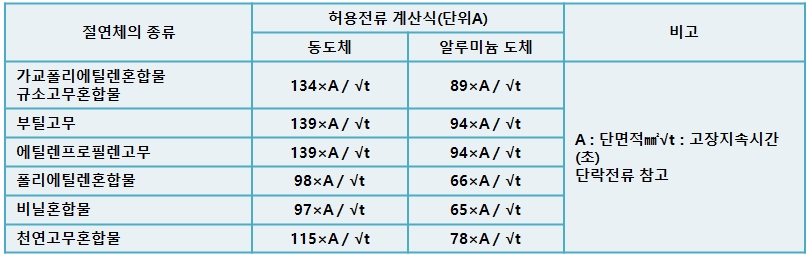

1) 단락시 허용전류 계산 간략식

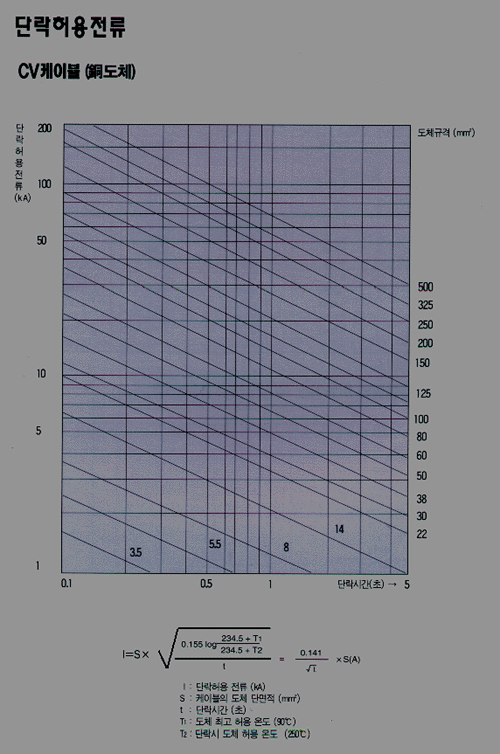

[그림] CV케이블 단락시 허용전류(銅도체)
2. 단시간 허용전류
일반적으로 전동기 시동전류와 같이 짧은 시간동안 연속허용전류 이상의 과부하 전류를 통전하는 경우를 고려하는 것으로서, 현재로서는 확실한 결정방법은 없으며 그 발생빈도(수회/년)및 연속시간이 수시간인 경우 연속시 최고 허용온도의 10~15℃증가로 하고 있다.
3. 순시 허용전류
· 0.5초 이내에 최대로 허용할 수 있는 순시 허용전류

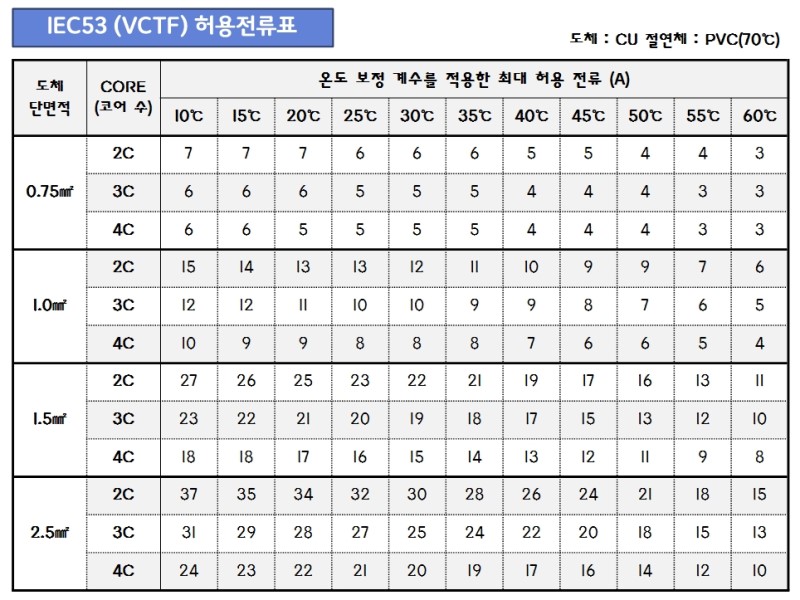

4. 허용전류 크기에 영향을 주는 요소
· 케이블의 종류, 심선수, 절연지의 두께 및 최고허용온도
· 제 손실
· 주위온도
· 시공방법 : 관로, 암거, 직접매설, 포설방법(다조포설) 등
· 동일관내의 포설 전선수 및 상대적 위치
5. 케이블 허용전류의 증가 방법
· 시즈 회로손 저감
· tanδ 가 적은 절연물 채용
· 도체의 굵기를 굵게 한다.
· 케이블을 외부로부터 냉각 시킨다.
