아몰퍼스(Amorphous)변압기의 특성

아몰퍼스(Amorphous)변압기의 특성





1. 아몰퍼스변압기의 개요

Amorphous 변압기는 변압기 운전중에 발생하는 손실(무부하손)의 경감을 위해 종래의 규소강판을 아몰퍼스합금(Fe + Si + B + C)을 이용한 자성재료로서 대치한 변압기이다.

혼합물을 용융후 급속냉각(106℃/sec)시켜 만들어지는 비정질 자성재료로 되며 원자의 배열에 규칙성이 없는 랜덤구조이므로 히스테리시스손이 적고, 고유저항(규소강판의 3배)이 높고 두께(규소강판의 10%)가 얇아 와류손도 절감된다.



2. 아몰퍼스변압기의 특성

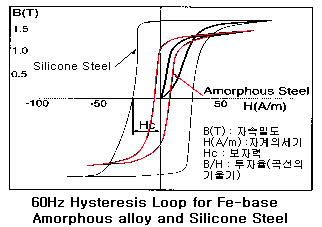

1) 자화력의 비교

히스테리시스곡선은 자성체의 주요특성을 결정하며, 폐곡선의 단면적으로 히스테리시스손을 나타낸다. 아몰퍼스합금은 규소강판에 비해 보자력이 적고, 투자율이 높아 히스테리시스손이 작아짐을 나타낸다.

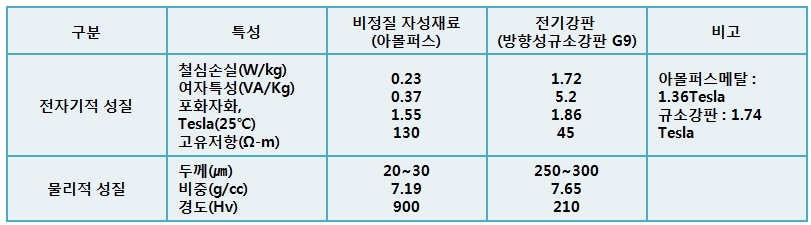

2) 철심재료의 특성 비교



3. 아몰퍼스변압기의 특징

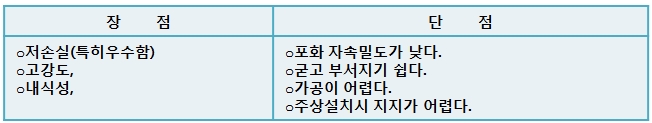

1) 일반적인 특징

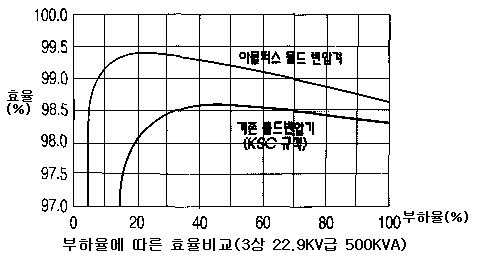

2) 부하율에 따른 효율비교



4. 손실비교

1) 현재의 주상변압기를 아몰퍼스 변압기로 대체시 에너지 절약효과

현재 주상변압기의 전력손실은 총발전량의 1.5%(산업용제외)를 차지하며 이손실의 2/3를 철손이 차지하고 있다. 따라서 현재변압기의 손실(철손)을 17%로 줄일 수 있게 된다.  따라서 아몰퍼스 변압기의 가공성이 보완해결시 변압기는 유입 → 건식 → 몰드 → 아몰퍼스로 대체가 예상된다.

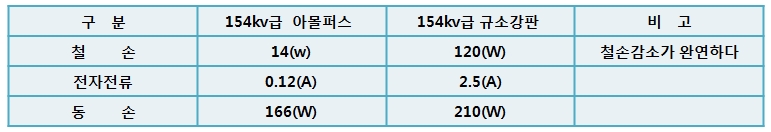

2) 비교표



5. 아몰퍼스변압기 사양

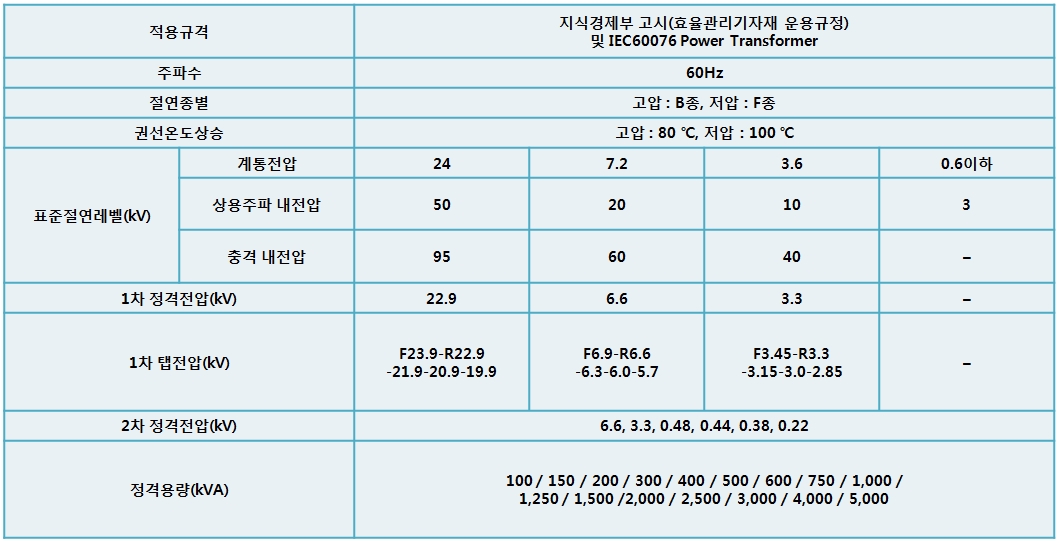

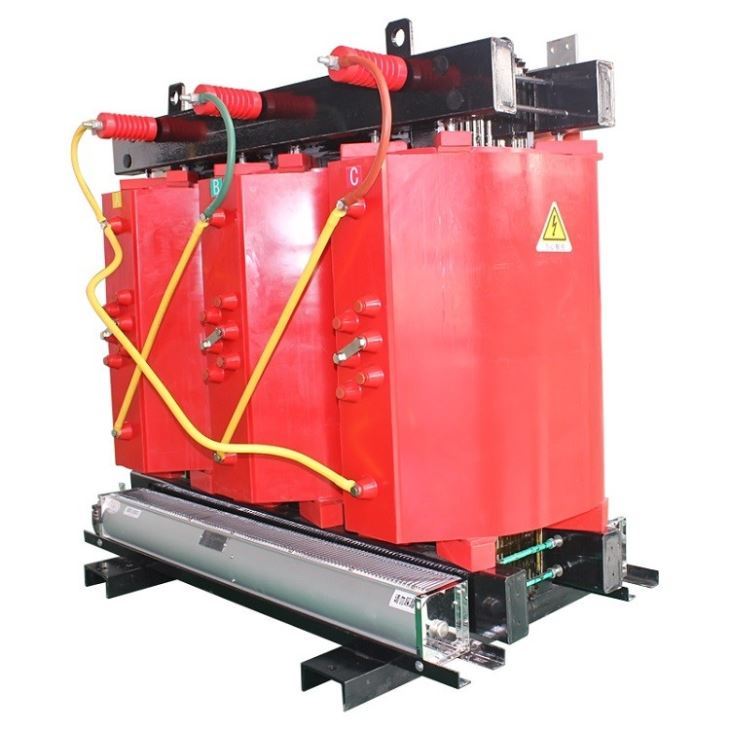

1) 아몰퍼스 몰드변압기의 사양

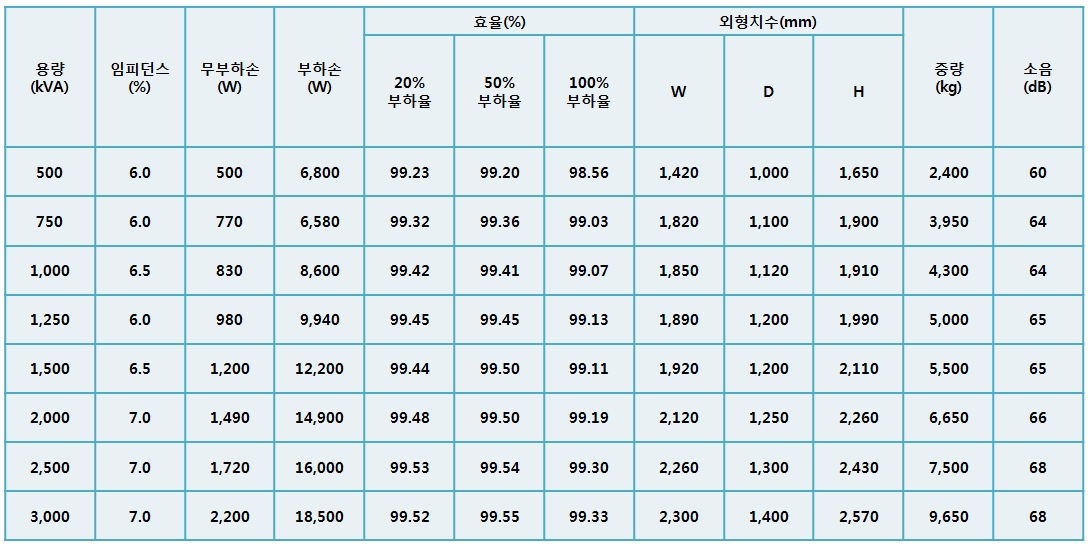

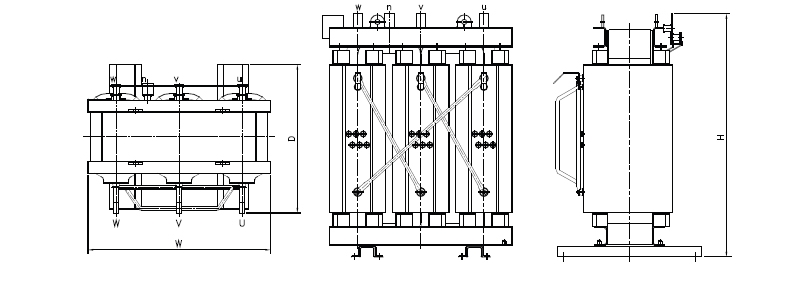

2) 외형치수 및 특성

1) 3Φ 22.9V / 6.6kV 또는 3.3kV



2) 3Φ 22.9V / 저압



3) 3Φ 6.6kV 또는 3.3kV / 저압

[주]  1. 상기 특성 및 제원은 성능 개선을 위하여 별도 통보 없이 변경될 수 있다

       2. 상기 특성 및 제원은 고객의 요구에 따라 일부 변경 가능

       3. 상기 이외의 규격으로도 주문 제작 가능



6. 기타 부가효과

에너지 절감효과에 따라 발전량이 감소하게 되므로 유해가스의 감소로 환경개선효과를 기대할 수 있다.
