1. 풀박스의 정의

전선관에 전선의 인입을 쉽게 하기 위하여 배관의 길이가 길거나

굴곡이 심한 곳, 굴곡이 필요한 중간, 또는 배관 내부에 선조를 접속할 경우 보수 작업이 쉽도록

1.6mm 이상의 철판이나 동등 이상의 재료로 제작한 접속함을 말한다



2. 풀박스 사용장소

직각으로 구부러지는 개소

직선거리 30(20)m를 넘는 직선부분



3. 풀박스의 계산(선정) 방법

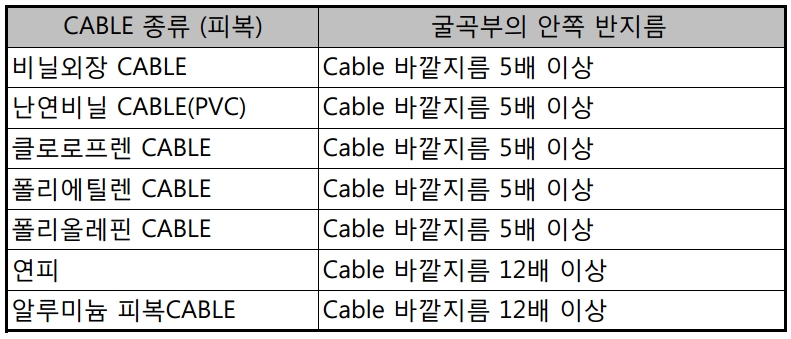

(1) 전선의 굴곡 반지름으로 구하는 경우

① 직선상으로 넣을때의 길이(b)

직선상으로 넣을때는 그림(a)와 같이 시설한다. 이때, 길이 b를 4r이상으로 잡으면 전선은 규정된 굴곡 반

지름을 가질수 있다.

풀박스의 폭에 대하여는 특별한 규정된 것이 없다.



② 굴곡부분의 길이(b) 또는 폭(a)

전선을 넣는 요령은 그림 과 같이 한다. 이때, 폭(a) 또는 길이(b)를 3r이상으로 잡으면 전선의 규정된

굴곡 반지름을 가질수 있다.



(2) NEC 규정에 의한 방법

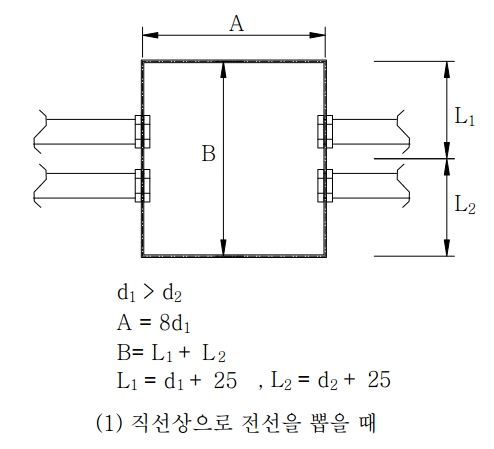

① 직선상에 넣을 때

박스의 길이 A는 가장 큰 전선관 지름의 8배 이상으로 한다.

폭 B는 각 전선관 지름에 록너트의 스페이스를 가산한 L1,L2의 합으로 한다.

전선관 사이의 간격은 보통 25mm 정도이므로 d1>d2인 전선관이면,

A = 8 x d1

B = L1 + L2 = (d1 + 25) + (d2 + 25)

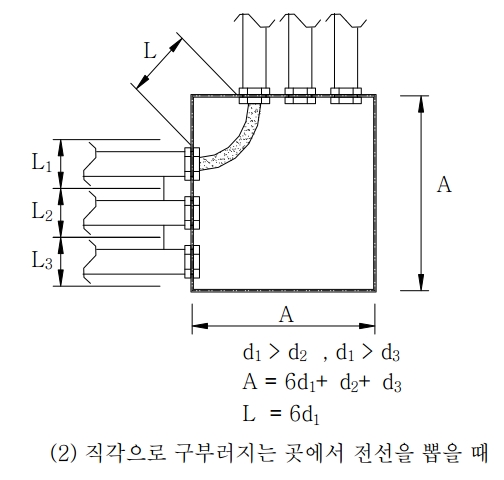

② 직각으로 구부러지는 경우

전선관이 접속된 측면과 반대쪽 측면과의 간격은 최대 관지름의 6배에 다른 관지름의 합을 가산한

값이상으로 한다.

A = 6 x d1 + d2 + d3

동일 전선을 넣는 전선관의 상호간격 L은 그 관지름의 6배 이상으로 한다.

즉, L = 6 x d1



③ 전선관이 2단, 3단으로 접속되는 경우

풀박스의 깊이 C는 C = L1 + L2 = (d1 + 25) + (d2 + 25)



(3) 배관으로부터 구하는 방법

① 풀박스의 폭

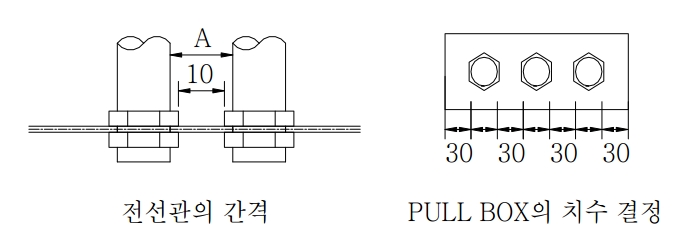

록너트를 죌수 있도록 록너트 사이에 10mm의 간격을 주면 관지름이 동일한 전선관의 간격은 그림과 같다.

일반적으로 28mm 이하 20~25mm , 36mm 이하 25~30mm

로 사용하나 콘크리트 시공을 고려하여 관사이의 간격을 30mm가 가장 많이 사용되고 있다.

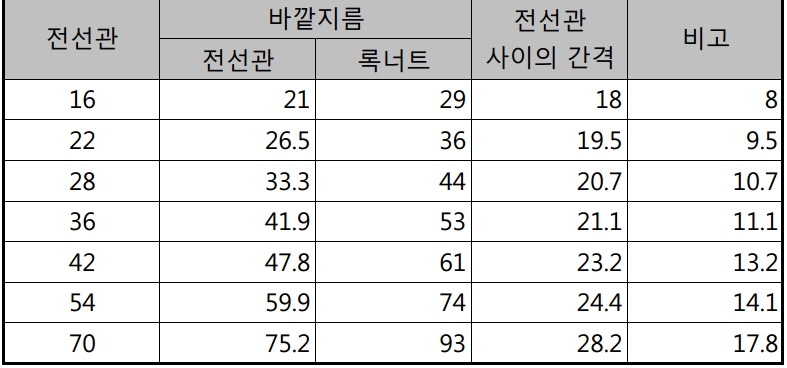

후강 전선관의 바깥지름과 록너트의 바깥지름의 관계

② 풀박스의 높이

풀박스의 높이는 일반적으로 최대 전선관 호칭의 3배로 한다.

2단일 경우에는 관상호간의 거리를 약 80mm가 되도록 정한다.

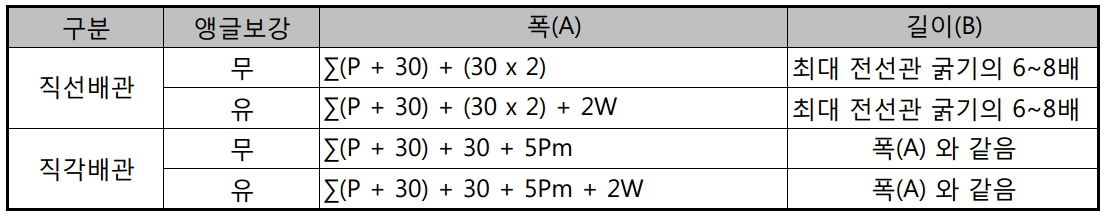

(4) J-PROJECT 설계기준
