전력공학 - 중성점 접지방식

전력공학 - 중성점 접지방식





1. 접지공사에 따른 분류



2. 접지목적에 따른 분류

1) 감전,누전 보호용 접지

감전방지를 위한 접지저항은 변압기의 2종접지저항 값에 따라 달라지나 현실적으로는 허용 인체통과전류 이하로 저하시키기 어려운 일이며, 이에 대한 대책으로 누전발생시 신속(국내 : 30㎃이하, 0.03초)히 전로를 차단하여 전위상승을 방지할 수 있는 누전차단기를 설치하여 인명을 보호하고 있으며, 전기설비기술기준에서 누전차단기의 설치대상을 법으로 규정하고 있다.

지락전류가 인체에 미치는 영향은 인체를 관통하는 전류의 크기, 지속시간 및 신체를 통과하는 경로 신체의 저항에 따른다.



2) 의료용 접지 (기능접지+감전보호용접지)

최근 ME(Medical Electronic)기기의 급속한 보급으로 ME기기의 전격에 대한 철저한 대책을 요하게 되었다. 의료용 전력은 일반전기설비의 수10㎃ 에 비하여 누설전류가 0.1㎃ 이하인 값으로 접지의 방법, 개소선정, 저항치의 제한 등의 특징에서 일반전기설비의 접지와 구분된다.

2-1. 의료기기의 누설전류와 의료기기의 감전

2-1-1. 누설전류

보통 누전은 기기고장이나 절연물 열화로 일어나는 누설전류에 기인하나 의료기기의 마이크로쇼크나 미크로쇼크는 절연이 양호한 정상기기라도 외부도체의 정전용량때문에 누설전류를 야기시킨다.

의료기기설비의 많은 양이 UA단위를 문제로 하는 경우가 많으므로 이러한 누설전류는 인체(환자의 경우)에 중대한 영향을 미친다.

2-1-2. 의료설비의 감전

일반 통상적인 감전은 상당한 누설전류까지 허용되고 감전된 경우에는 스스로 위험을 제거하거나 위험을 알릴 수 있으나 환자의 의료설비 감전은 심장에 직접 또는 지근거리에서 흐르는 전류의 경우 등 대단히 미약한 경우에도 심실세동의 위험이 있고 체력이 쇠약해 지거나 마취 등으로 신체가 부자유스러운 경우 제3자에게 위험을 알릴 수 없고,

또한 제3자도 이 전류를 감지할 수 없으므로 적은 전류에도 환자는 치명적인 결과를 초래할 수 있다.



2-1-3. 감전전류의 종류와 반응



2-1-4. 의료용 접지방식

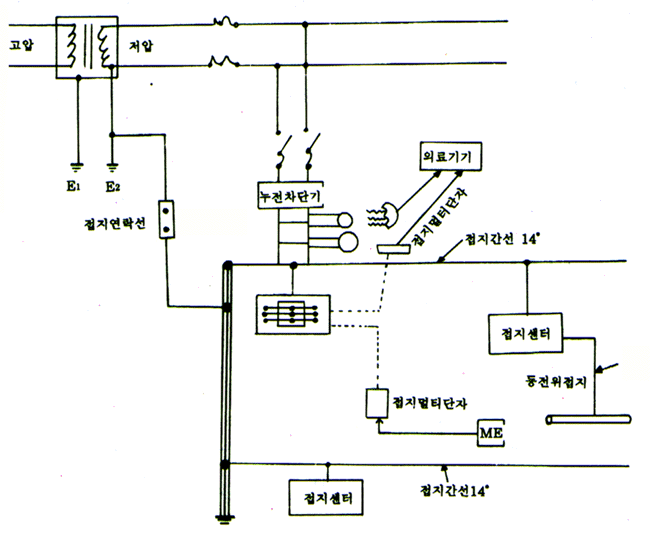

< 수술실 접지 구성도 >

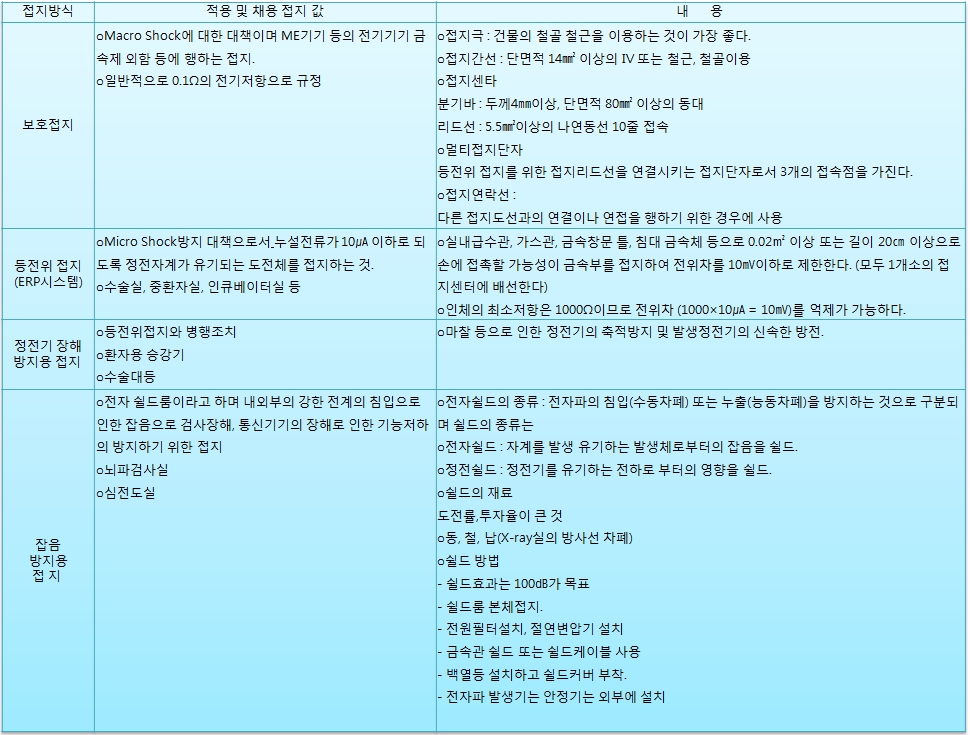

2-2-4-1. 의료접지방식의 종류 및 특징

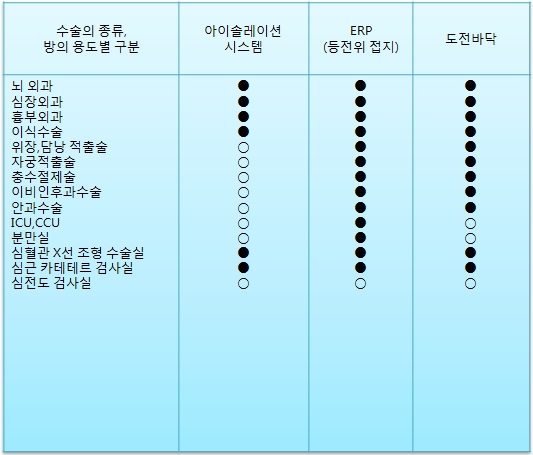

2-1-4-2. [표] 아이솔레이션시스템, ERP시스템, 도전바닥의 선택

●반드시 설치한다 ○설치하는 것이 좋다



3) 계통접지

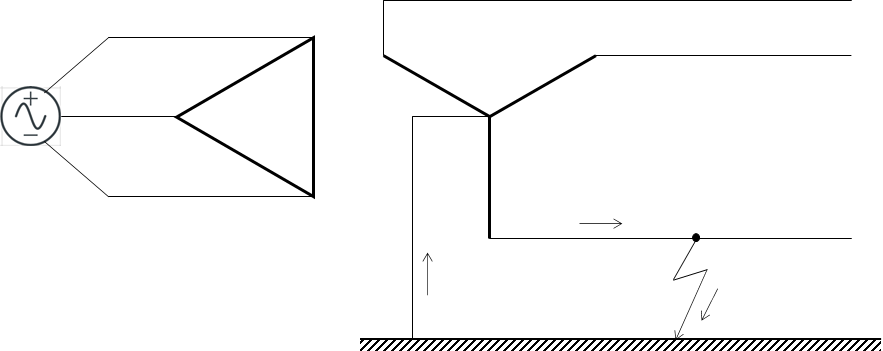

유효접지

1선지락시 어느 점에서든 영상 임피던스 對 정상 임피던스의 비가 어느 범위

(Ro/X1≤1, Xo/X1≤3 ) 에 있고,

건전상 대지전압의 상승이 상규 대지전압의 1.3배(계통 선간 전압의 75%) 이하인 접지로서 피뢰기의 정격전압을 낮추어 변압기의 절연을 경감할 수 있다.(사실상 직접 접지계를 의미한다)

3-1. 제2종 접지

3-1-1. 목적

고,저압 혼촉사고시 저압측 전로의 전압 상승을 방지.

특별고압과 고,저압 혼촉방지.

고압과 저압의 혼촉방지.

3-2. 중성점 접지

3-2-1. 목적

지락사고 및 계통공진시 이상전압 상승에 의한 위험방지 및 경감과 보호장치의 확실한 동작을 위함.

고장시(아크지락, 기타원인) 이상전압의 발생 방지

고장점에 적당한 전류를 보내어 계전기의 동작을 확실하게 한다.

건전상의 전위상승을 억제시키고 선로 및 기기의 절연을 절감 시킨다.

소호리액터 방식에서는 1선 접지 사고점의 아크를 신속히 소멸시킨다.

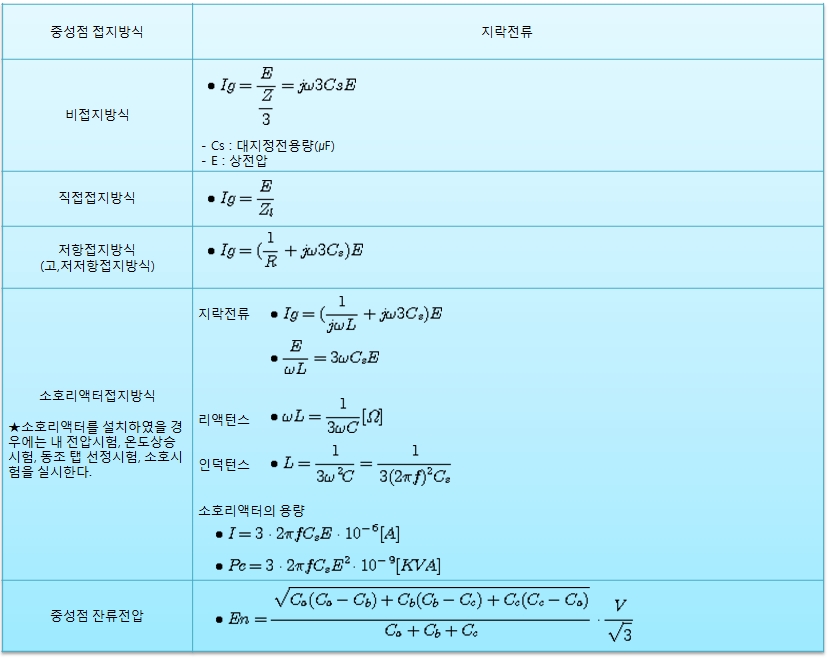

3-2-2. 종류별 지락전류



3-2-3. 중성점 접지의 적용장소

· 특별고압과 고,저압 변압기 중성점.

· 특별고압과 고압 발전기 중성점.

· 접지변압기(중성점을 얻기 위해 설치한 변압기)의 중성점

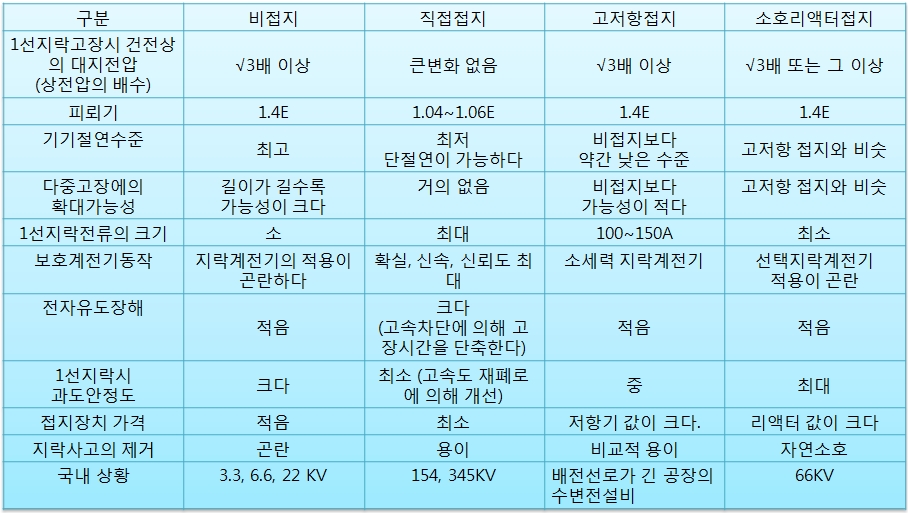

3-2-4. 중성점 접지방식의 비교



4) 배전계통의 접지방식 결정시 고려사항

배전계통의 접지방식 결정시는 계통접지의 목적에 부합되는가를 검토한다.

· 이상전압의 억제

· 계전기의 동작

· 지락전류에 의한 기기의 손상

· 통신선에의 유도장해

· 중성점을 만드는 방법.

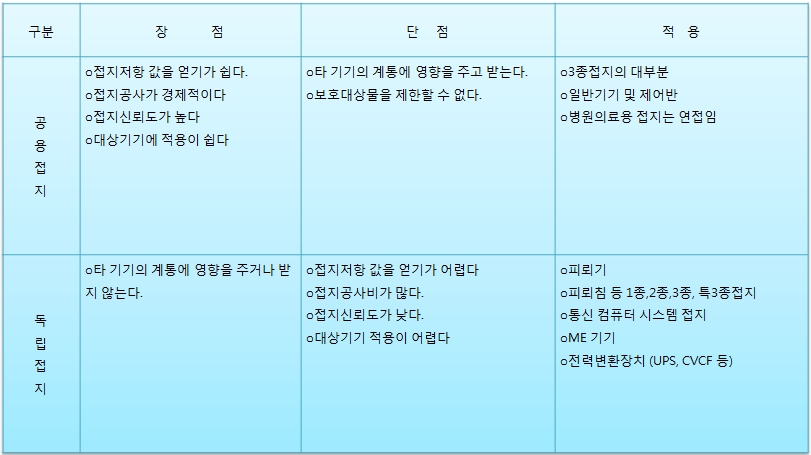

3. 독립접지와 공용접지
