1. 3상 주상변압기 결선도

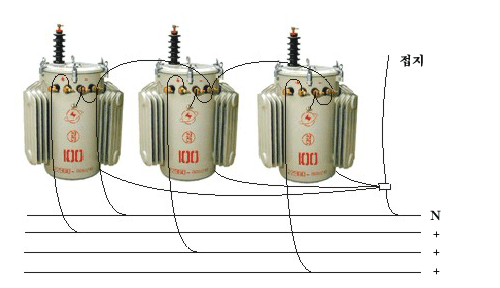

< 3상 주상 변압기결선도 22900V >

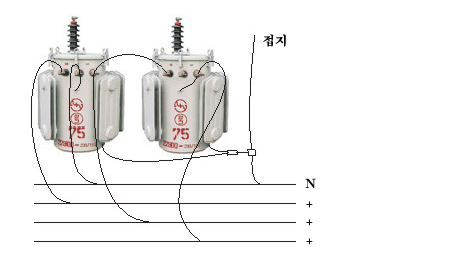

< 3상4선식 110/220V 결선( V 결선 ) 13200V - 230/115V >

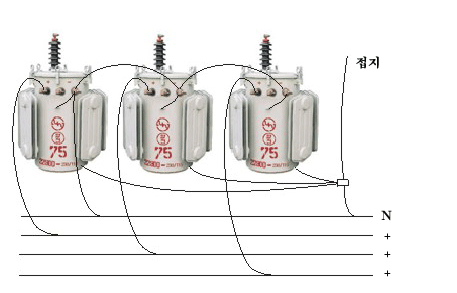

< 3상4선식 220/380V V결선( Y 결선 ) 13200V - 460/230V >
2. 변압기 결선방식의 장단점
(1) △△결선 방식
㉠ 장점
① 제 3고조파 전류가 △결선 내를 순환하고, 외부에는 제 3고조파 전압이 나타나지 않는다.
따라서 유도장해 및 통신장해가 없다.
② 1상분이 고장나면 나머지 2대로 V 결선할 수 있다.
③ 각 변압기의 상전류가 선전류의 1/1.732 이 되어 대전류에 적당 하다.
㉡ 단점
① 중성점을 접지할 수 없으므로 지락 사고의 검출이 곤란하다. (비접지 방식이므로 고장 전류 적음).
② 변압기가 다른 것을 결선하면 순환 전류가 흐른다.
③ 각 상의 권선 임피던스가 다르면 3상 부하가 평행되었어도 변압기의 부하 전류는 불평형이 된다.
(2) Y-Y 결선 방식
㉠ 장점
① 중성점을 접지할 수 있으므로 단일 절연 방식을 채택할 수 있다.
② 상전압이 선간 전압의 1/1.732 이 되어 절연이 용이하고 고전압의 결선에 적합하다.
㉡ 단점
① 제 3고조파 여자 전류의 통로가 없으므로 유도기전력이 제3고조파를 함유하여 중성점을 접지하면 통신에 유도 장해를 준다.
② 기전력 파형은 제3고조파를 포함한 왜형파가 된다.
③ 부하의 불평형에 의해 중성점 전위가 변동하여 3상 전압의 불평형을 일으키므로 이 결선은 사용하지 않는다.
(3) △-Y 결선방식
㉠ 장점
① Y 결선의 중성점을 접지할 수 있다.
② 이 결선은 어느 한쪽이 △ 결선이므로 여자전류의 제 3고조파 통로가 있으므로 제 3고조파의 장해가 없다.
기전력의 파형이 왜형이 되지 않는다.
③ △-Y 결선은 송전단에, Y-△ 결선은 수전단에 사용하여 높은 전압을 Y 결선으로 함으로써 절연이 유리하다.
보통 송전계통에 사용된다.
㉡ 단점
① 1차, 2차 선간전압 사이에 30도의 위상 변위가 있다.
② 1대에 고장이 생기면 전원 공급이 불가능하다.
(4) V-V 결선 방식
㉠ 장점
① △△ 결선에서 1대의 변압기 고장시 2대의 변압기를 3상으로 변성할 수 있다.
㉡ 단점
① 이용률이 1.732/2 = 0.866 으로 떨어져서 3상 부하의 배의 변압기 설비용량을 필요로 한다.
또한 출력은 1.732/3 = 0.557 이 된다.
② 부하시 두 단자전압이 불평형하게 된다.
