1. 조명용어 (Lighting Terms)

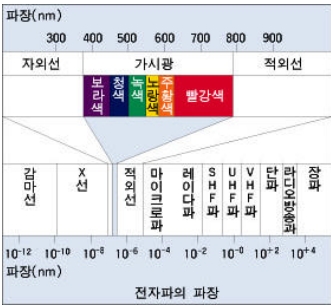

1) 빛

가시광, 빛의 파장단위 = nm(나노미터)

색은 가시광선이라고 불리는 파장을 갖는 빛이 모여서 나타내는 것을 말합니다. 빛은 전자파의 일종입니다. 전자파에는 빛 이외에 TV, 라디오, 레이다 등 통신에 사용되는것(전파)과 선X , 자외선, 적외선 등이 있습니다. 빛으로 인간의 눈에 감지되는 범위(가시광)는 사람에 따라 약간의 차이가 있기는 하지만 상한은 760nm ~ 780nm 사이에, 하한은 380nm ~ 400nm 사이에 있는 것으로 알려져 있습니다. 또한 가시광은 파장의 길이가 짧은 쪽으로부터 긴 쪽으로 이른바 일곱가지색의 빛 (보라색, 남색, 청색, 녹색,노랑색, 주황색, 빨강색)으로 나뉩니다. 빛의 파장의 단위로서 ‘nm’ 가 사용되고 있는데 이것은 1nm의 100만분의1(1nm=1×10nm) 이라고 길이를 나타냅니다.

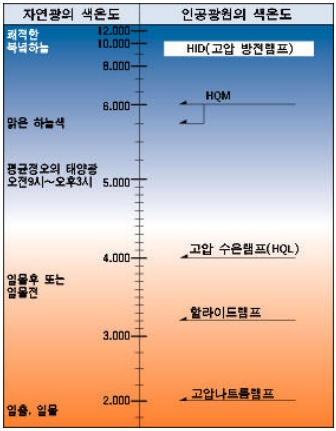

2) 색온도

광원의 광색을 나타내는 척도, 단위 = K(켈빈)

광원이 방사하는 빛의 색조를 물리적, 객관적인 척도로 나타낸것이 색온도로서 이것은 조명된 곳의 분위기를 결정하는 중요한 포인트가 됩니다. 색온도는 ‘K’ 로 표시되는데 일반적으로 색온도가 낮으면 오렌지색에 가까운 따뜻한 기운이 있는 빛으로 되고 색온도가 높아짐에 따라 한낮의 태양광처럼 백색을 띠는 빛으로 됩니다. 더욱 높아지면 청색에 가까운 시원스런 빛으로됩니다.



3) 연색성

빛이 색에 미치는효과, 단위 = R(연색지수)

조명된 피사체의 색재현 충실도를 나타내는 광원의 성질 을 연색성이라고 합니 다. 연색성 ( )빛이 색에 미치 는 효과 을 평가하는 단위는 연색지수로나타냅니 다. 연색지수는 물건의 색이자연광아래서 본경우와어느정도유사한가를수치로나타낸것입니 다. 그 방법 은 정해 진 8 ,종류의 시험색 을 측정하려고 하는 광원하에 서 본 경우와 기준광원하에 서 본 경우의 차이 로측정합니 다. 측정 한광원이기준광원과같으면 Ra 100으로나타내 고 색차이 가 크게 나면 Ra 값이작아집니 다. (요컨데 100에가까울수록연색성 이 좋은 것을 의미합니 다.)일반적으로 이 평균연색지수가 80 .을 넘 는 광원은연색성이좋다고말할수있습니다

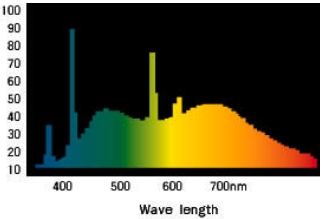

4) 분광분포

빛의 파장단위별 밀도

모든 빛의 파장단위별 밀도(Energy)를 나타내는 것입니다. 연색성을 중시하는 경우 가시광전역에 걸쳐서 편차없이 균일한빛의 밀도를 갖는 광원이 이상적인 광원이라고 말할 수 있습니다. 상부 그림은 평균연색지수 Ra99인, 자연광에 극히 가까운색의 외관을 갖는 형광램프색 평가용의 분광분포인데 위의 조건을 충족시키고 있다는것을 알 수 있습니다.



5) 램프와 빛의특성을측정하는단위



용어	단위	의미
광속	lm(루멘)	광량 (광원으로부터 나오는 가시광의 총량)
광도	cd(칸델라)	빛의 강도 (광원으로부터 어떤 방향으로 얼마만큼의 광량이 나가고 있는가를 나타내는 것)
조도	lx(럭스)	빛이 비춰지는 단위면적의 밝기 (1 lx란 1 ㎡ 의면적위 에 1루멘의 광속이 평균적으로 조사되고 있을때의 조도)
휘도	nt(니트)(cd/㎡)	어떤 방향으로부터 본 물체의 밝기 1 ㎡ ㎡당 1cd의 (cd/ )휘도를 1nt라고 한다. 조도가 단위면적당 얼마만큼의 빛이 도달하고 있는가를 표시하는 데 비해 휘도는 그 결과 어느방향으로부터 보았을때 얼마만큼 밝게보이는가를 나타낸다.
정격소비전력	W(와트)	램프의 소비전력(Catalog)과 램프에 표시되어있는 수치
램프효율	lm/w	램프의 전광속을 그 소비전력으로 나눈값
수명	Hr(시간)	규정 된시험조건하에서 점등시험을했을때 램프가 재점등 되지않을 때까지의 합계 점등시간 또는 램프와광속이 규격의 최저치에이르게될때까지의 합계점등시간중 짧은시간
평균수명	Hr(시간)	규정된 시험조건하에서 점등시험을 했을때 다수의 램프수명의 평균치(Catalog)



6) 램프효율

반응형

밝기와 경제성, 단위 = lm/w(lumen/watt)

광원으로부터 발생하는 전광속(全光束 ; 빛의양)과 이것을 발생시키기 위해 소비된 램프전력의 비율로써 표시됩니다. 일반 형광램프 FL 40W(전광속 3100lm)의 경우 램프효율은 3,100/40=77.5(lm/w)가 됩니다. 즉 이 램프효율(lm/w)이 큰 광원일수록 밝고 경제적인 광원이라고 할수 있습니다.

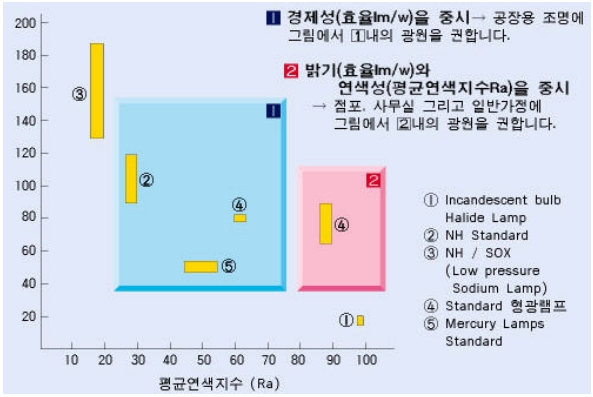

7) 용도에 따른 사용 예시
