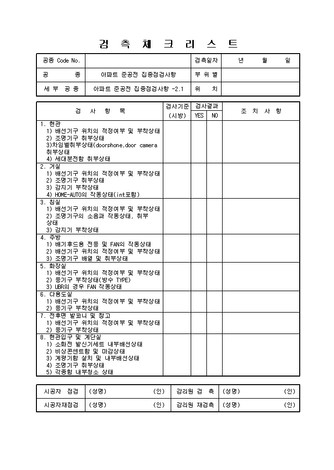

전기공사 검측체크리스트 항목

전기공사 검측체크리스트 항목

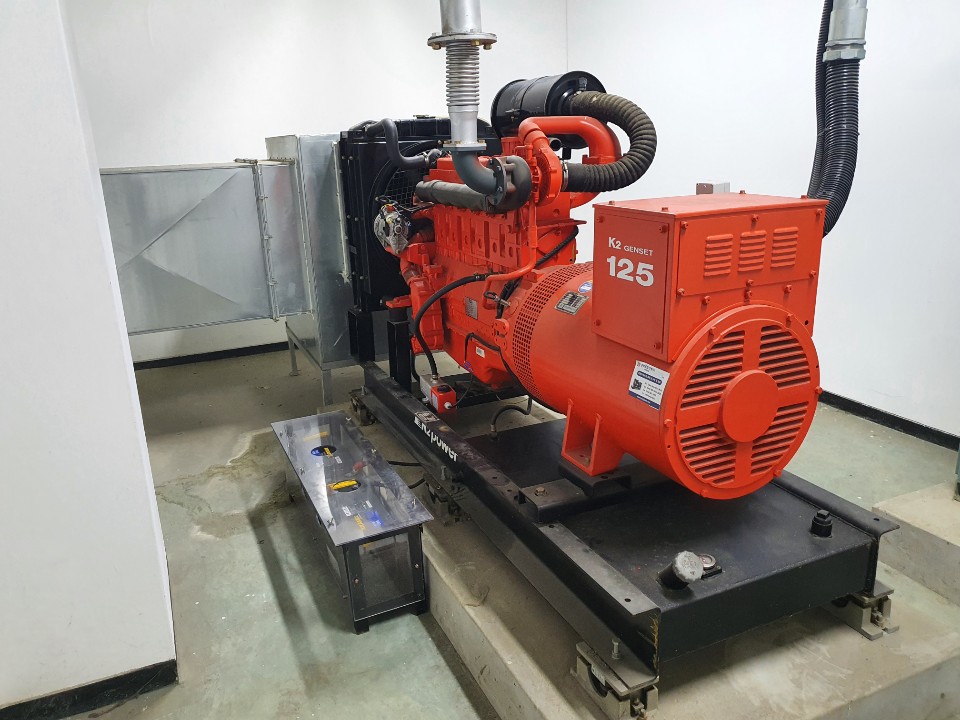

1. 발전기 설비공사 검측 체크리스트

1) 사용자재의 규격과 치수는 도면과 시방에 따른 것인가

2) 동력부하의 기동전류를 재확인하였는가

3) 진동부분과 고정부분은 후렉시블 처리 되었나

4) 건축법, 소방법등의 비상전원, 예비전원을 재확인 하였는가

5) 발전설비의 설치상태는 양호한가 (높이, 위치, 수직, 수평등)



6) 외부도장은 승인된 재료로 적정하게 되었나

7) 문짝의 개폐, 시건장치 상태는 양호한가

8) 보수, 유지가 용이하도록 설비주변에 여유공간은 확보하였는가

9) 보수, 유지가 용이하도록 장비의 반출입 통로는 확보하였는가

10) 단락에 대한 보호를 재확인하였는가



11) 접지단자에 완전한 접지접속을 확인하였 는지

12) 전선관 인출구의 마감상태는 양호한지

13) 설비내의 전선은 정리되고 적정하게 회로표시가 됐나

14) NAME PLATE 회로표시도, 안전수칙, 위험 표시등 소요 표식판이 규정에 따라 적정 하게 설치됐나

15) 설비의 정격용전압, 전류, 상수, 주파수 등은 재확인 되었는지



16) 기기의 변형이나 손상은 없는지

17) 급배기, 통기설비는 적정하게 구비됐는가

18) 배기관은 굴곡등에 의한 열팽창에 대한 대책을 세웠는가

19) 배기관에 방출위치, 소음처리는 적정한가

20) 피트의 배수는 양호한가



21) 냉각수 배수수량은 충분히 확보되었으며 예비용 바이패스가 고려되었나

22) 발전기실 소음처리는 적정한가

23) 발전기실의 온도는 발전기 사양에 적합 한가

24) 발전기의 앵커볼트 내진장치는 제조자의 지시에 따라 적정구비됐나

25) 인출선로의 보호상태는 양호한가



26) 밧데리 접속상태는 양호한가

27) 부하평형은 적정한가

28) 각종소요시험은 시행하였으며 그 결과는 기록보존하고 있는가

29) 통전전에 계기의 영점확인은 하였는지

30) 밧데리 충전장치 전선용량 및 작동은 양호한가



31) 발전기 소음기의 위치 및 방향은 적정한가

32) 연료탱크의 용량 및 위치, 연료공급 방법, 누유차단시설은 적정한가

33) 발전기의 배기계통(배기관, 소음기등)에 가연성 물체와의 접근 또는 통과하는 부분에 단열처리를 하였는가

34) 견고하게 설치 되었는가

35) 발전설비의 설치상태는 양호한가 (수직, 수평)

36) 배기관의 대기압력에 대한 배기가스 역류에 대한 확인은 하였는가

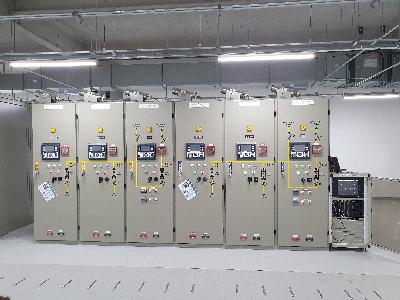

2. 분배전반 및 MCC공사 검측 체크리스트

1) 도장재료 및 색상은 적정한가(승인된 재료)

2) 도장방법 및 처리는 정확한가

3) 색, 얼룩, 홈, 기포, 기카 이상은 없는가

4) 철판두께, 부스바 규격 및 재질은 도면과 시방서에 따른 것인가

5) DOOR의 제작방법, 개폐상태 및 시건장치는 적절한가



6) 용접상태 및 이음부는 견고하게 깨끗한가

7) 모든 부품의 정격용량은 도면과 일치하며 우량제품을 사용하였는가

8) 전류계, 전압계의 지시치는 정확한가

9) 운전방식은 사용목적의 기능에 알맞게 되어 있는가

10) 반내의 전선은 잘 정돈되고 지지되어 있으며 여유 공간은 적정한가



11) 도면대로 회로 번호가 되어 있으며 배열 상태는 확실한가

12) 전기적 기계적 INTERLOOK은 확실한가

13) 색상표시는 사양서와 일치하는가

14) 적정 접지단자에 완전한 접지접속을 하였는가

15) 전선관의 인출구는 로크너트와 부싱으로 접속되고 그 마감상태는 양호한가



16) 절연 시험은 제대로 하였나

17) 반자체의 절연 상태는 양호한가

18) 통전전에 계기의 영점확인을 하였는가

19) 설치완료후 공장배선, 현장배선에 대한 절연시험 연속시험을 했으며 그 결과는 기록되고 양호한가

20) 보수유지가 용이하도록 반주위에 적적공간을 확보하였는가



21) 보수유지를 위한 장비의 반출입 통로는 확보하였는가

22) 기계적으로 움직이는 부품이나 계기의 경우 그 동작에 장애되는 것은 없는가

23) 예비품은 적당히 확보 되었는가

24) 구비된 통풍구가 막힐우려 여부를 확인 하였는가

25) 통전후에 반내의 이상음 과열현상 여부를 확인하였는가



26) 손상, 느슨함, 빠진것, 이물질 등이 있지 않으며 청소 상태는 양호한가

27) 본체의 설치 상태(높이, 위치, 수직, 수평등)및 견고성은 양호한가

28) NAME PLATE 회로 표시도, 안전수칙, 위험표시등 소요 표식판이 규정에 따라 적정하게 설치됐나

29) 주요부품성적서와 제작도 및 취급설명서는 적정한가

30) 사용자재의 규격 및 치수는 도면과 시방에 따른 것인가



31) 함내의 전선은 가지런히 지지 및 정리  되었나

32) 본체는 견고하게 지지설치 됐는가

33) 기계적으로 움직이는 부품이나 계기의  경우 그 동작에 장애되는 것은 없는가

34) 차단기, 전자 접촉기, 계전기, 계기등의   정격용량은 확인하였는가

35) 설치완료후 시험을 했으며 그결과는  기록하였는가

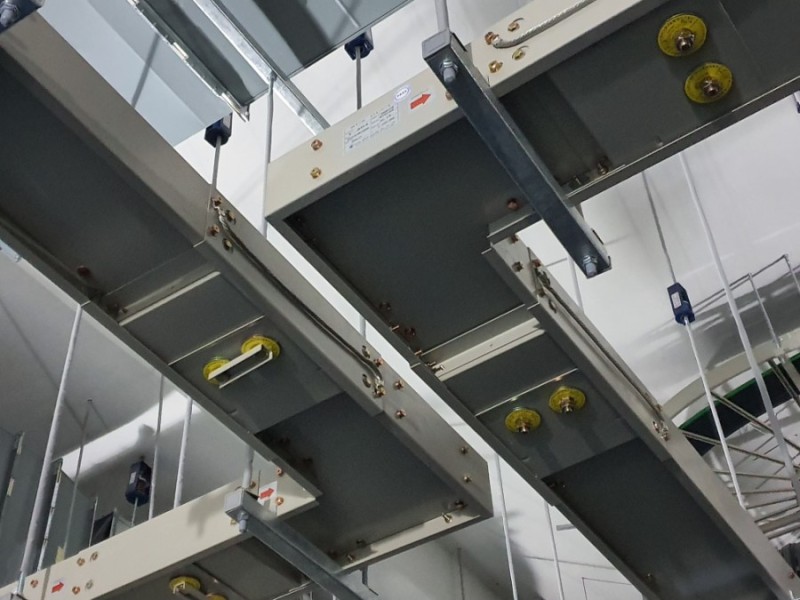

3. 부스닥트공사 검측 체크리스트

1) 관련기기등의 사전확인

① 전기기의 FLANGE, 단자부분 등의 치수확인

② 주위환경 및 관련기기의 위치확인

③ BUS DUCT 지지금구의 위치 및 지지방 법, 벽관통개소의 확인

2) BUS DUCT의 전압 및 전류용량 확인

3) 옥외에 설치되는 BUS DUCT로 사용전압 300V이상인 것은 없는지 확인

4) 사용자재의 규격과 치수는 도면과 시방서에 일치하는지 확인



5) BUS BAR의 전류 용량 확인

6) DUCT의 재질 및 두께 확인

7) BUS BAR 지지애자의 재질 및 지지간격 확인

8) BUS DUCT 및 그 부속품의 적정 선정 여부확인

9) PLUG-IN DUCT에 사용되는 기구의 적정선정 여부확인

10) 자재승인서와 일치하는지 확인



11) BUS DUCT의 비틀림이나 외상은 없는지 확인

12) BUS BAR 지지물과 애자등은 풀리지 않았는지 확인

13) DUCT 내의 청결상태는 양호하며 가급적 습기나 먼지가 차지 않도록 보관했는지 확인

14) BUS DUCT 내 BUS BAR 접속부의 상호접촉 면은 도금처리가 되어있는지 확인

15) 정격전압, 정격전류 및 제조자의 이름 등이 표시된 명판의 취부확인

16) BUS DUCT의 접속은 전임자 또는 전문시공자를 정해서 시공하고 있는가



17) MAKER가 지정한 공구를 사용하고 있는가

18) BUS DUCT의 지지방법(바닥, 벽, 천정보 등)은 좋은가

19) BUS DUCT의 수평, 수직간격은 양호하게 설치되었으며 BUS DUCT의 신축, 진동등 을 고려한 적정지지물

로 지지되었는가

20) BUS DUCT의 인입, 인출은 좋은가? 또는 상은 제대로 맞는가



21) BUS DUCT의 단말은 폐쇄되어 있는가

22) BUS DUCT의 시공중 외상에 대한 보호 조치는 했는가

23) BUS DUCT내의 결로에 대한 조치는 했는가

24) BUS DUCT의 바닥, 벽등의 관통부 주변이 완전하게 처리되었는가? 또, 방화구획의 관통부 내화처리는 완

전한가?

25) BUS DUCT의 바닥, 벽등의 관통부분 내에서 접속된 것은 없는가



26) BUS DUCT의 설치(높이, 위치, 수직, 수평)상태는 양호한가

27) 도체 접속부의 체부 BOLT는 토오크 렌치에 의해 규정 토오크로 체부되었으며 도체의 접속은 기계적, 전

기적으로 완전한가

28) PLUG-IN SWITCH의 취부 및 BUS BAR와의 접촉부는 완전한가

29) PLUG-IN SWITCH의 동작기능은 완전한가

30) PLUG-IN DUCT의 사용하지 않는 꽂음구멍이나 DUCT의 종단부는 폐쇄되어 있는가



31) 접속완료후 BUS DUCT 내부를 청소하고  사용한 공구 BOLT등이 BUS DUCT 내부에 남아 있지 않는가

32) BUS DUCT의 CASE 접지는 접지금구를 사용하며 완전하게 했는가

33) 시공완료후 절연저항을 측정하여 기록,  보관했는가

34) BUS DUCT의 상은 제대로 맞는가

35) 도체 접속의 결함은 없는가

36)부스닥트의 접속방법은 제조사의 시방 및  지시서에 따라 완전하게 이루어지고 있는가

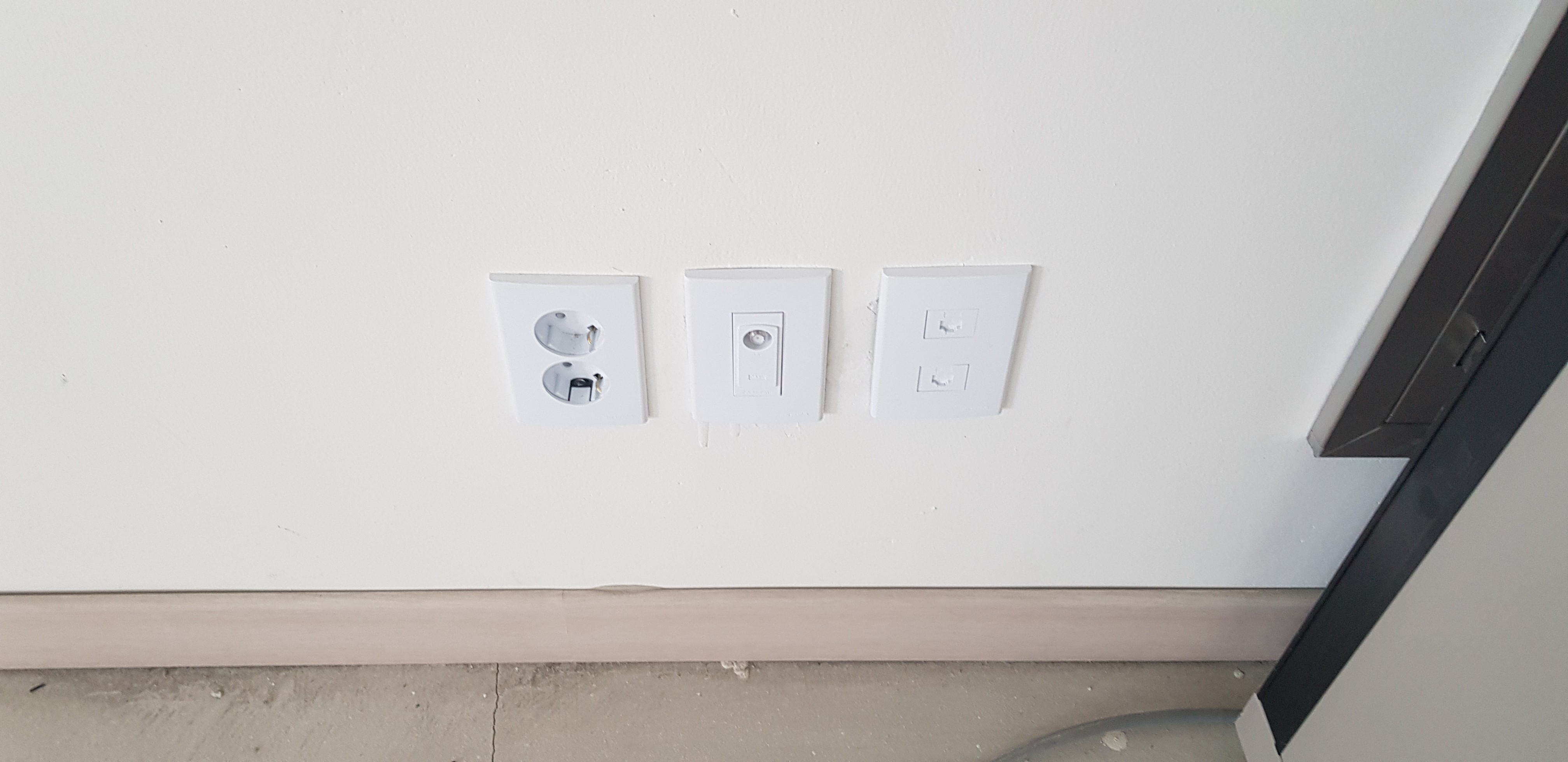

4. 배선기구공사 검측 체크리스트

1) 사용자재의 규격 및 치수는 도면과 시방서에 적합한가

2) 배선기구를 지정된 위치에 부착하였는가

3) 배선기구의 수평, 수직 및 기구간 이격 상태는 양호한가

4) 단로 스위치의 경우 상선을 접속하였는가

5) 콘센트 극성에 맞추어 전선을 접속하였 는가



6) 매립막스의 경우 취부 마감면으로부터 너무 깊게 설치되지 않았나

7) 기구는 견고하게 설치하였나

8) 기구주위에 오손 또는 손상된 것은 없는지

9) 비상콘센트는 그 사용이 용이하게 설치 하였나

10) 집합 스위치의 경우 사용빈도에 따라 연결은 되었는가(위에서 아래, 우측에서 좌측순 으로)

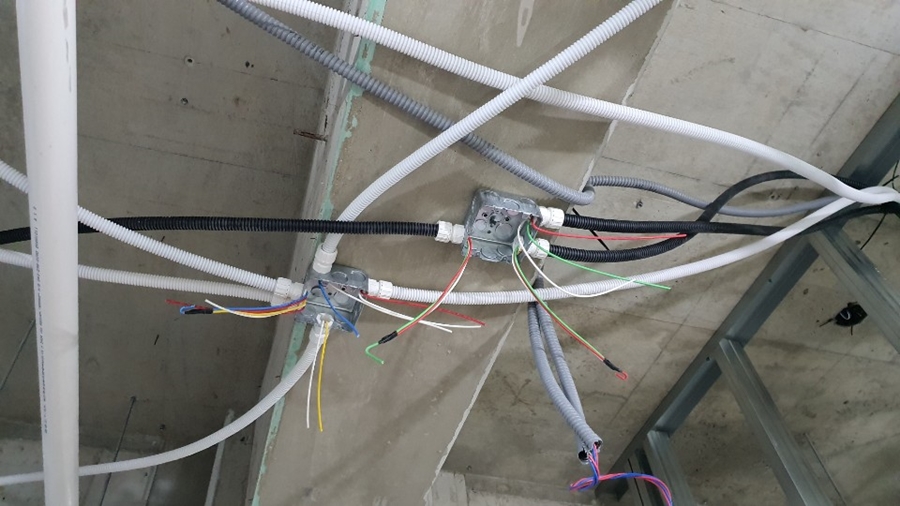

5. 배선공사 검측 체크리스트

1) 사용된 자재의 규격 및 치수는 도면과 시방에 적합한가

2) 입선하기 전에 전선관의 청소상태를 확인하였나

3) 케이블 굴곡반경의 규정치 만족여부를 확인하였나

4) 전선은 규정공구를 사용해 피복 및 도체의  손상이 없도록 피복을 제거 결선되었는가

5) 전선의지지 또는 묶음을 요구하는 경우 CABLE TIE로 요구되는 간격을 두고 행했 는가



6) 케이블의 외피 접지를 요구하는 경우 적정한 접속에 의한 접지가 완전한가

7) 풀박스, 죠인트박스내의 전선허용 가닥 수를 지켰으며 가지런히 정리됐는가

8) 박스의 쓰지않는 구멍은 적정부품으로 막았는가,cover는 취부하였는가

9) 전선관안에서 전선이 접속된 경우는 없는가

10) 전선의 접속용 콘넥타는 그 사용장소에 적합한 난영성의 것으로 적정한 사이즈로 행해졌나



11) 전선을 각상별로 색상 분류하여 배선하였는가(중성선:백선, 상선:적,흑,청)

12) 전선의 허용전류, 전압강화, 인장강도 등이 허용치를 만족하는가

13) 전선의 회로 표기는 허용된 방법에 따라 적정하게, 적정위치에 부착하였는가

14) 입선완료후 전선의 절연저항과 연속성을 측정, 기록보관했으며 그 결과는 제조건을 만족하는가

15) 시공과 측정이 완료된 후 전선피복과 도체가 손상되지 않도록 적절한 보호조치를 하였는가



16) 고압케이블, 저압케이블 또는 약전용케이블간의 이격거리는 적정한가

17) 케이블 입선시 차량이나 기타 중장비를 사용하여서는 안됨

18) 규정된 케이블 입선 장비를 사용하는지

19) 고압 cable의 절연내력시험 및 기록여부

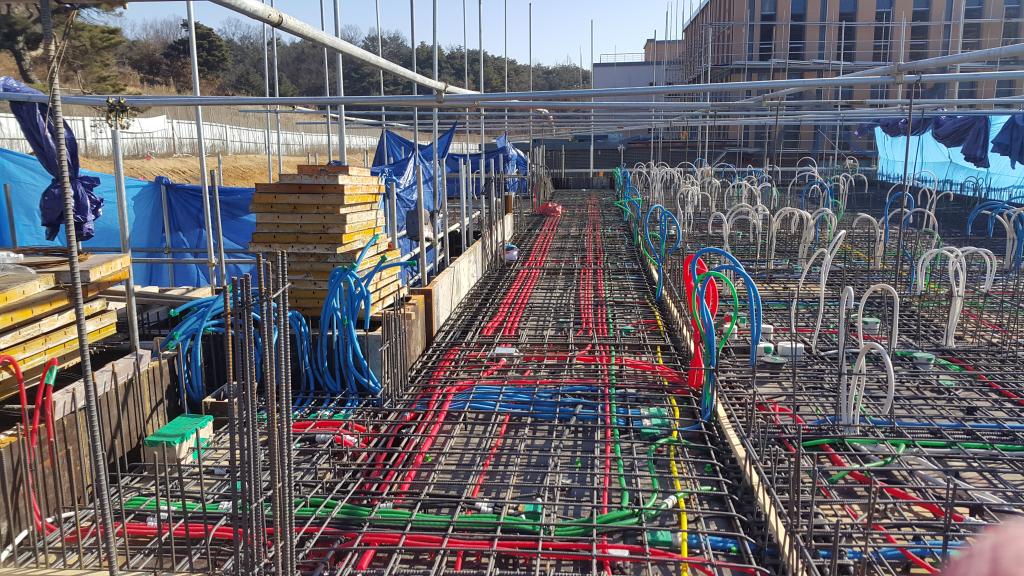

6. 배관공사 검측 체크리스트

1) 사용된 자재의 규격과 치수는 도면과 시 방에 적합한가

2) 금속제 전선관은 리미질하여 전선 피복 손상의 우려는 없는가

3) 적정한 전선관 지지물(행가, 크램프, 새들등)이 사용되고 그 지지간격은 규정치에 적합한가

4) 배관은 직선배관을 원칙으로 하고 그 배관상태가 양호한가

5) 가요전선관의 사용은 시공지역(방수혹은 일반형) 환경에 적합하게 시공되었는가



6) 외벽 관통배관의 경우 외벽측을 낮추어 구배를 주었으며 관통부분의 방수처리는 완전한가

7) 방화구역, 내진지역, 방폭지역, 방식지역등의 배관은 제규정 요건을 만족하며 적정시공이 되었나

8) 전선관의 굴곡반경, 굴곡각도의 합계 및 굴곡부위 상태등은 제규정치에 만족하는가

9) 전선관의 상호간, 박수간 또는 기타와의 접속시 적정부속재 및 접착재를 사용해서 양호한 접속이 됐는가

(COUPLING, LOCK NUT, BUSHING 사용)

10) 전선관의 상호간 또는 기타관(약전선관,  가스관, 수관등)간에 요구되는 이격거리 및 배관이 집중된 곳은

없는지



11) 금속제 전선관의 상호간 접속시 COUPLING 으로 접속하였으며 용접하여 연결하지 않았는가

12) 도장을 요구하는 전선관의 경우 적절한 도장을 하였는가

13) 전선관 배선후 여유공간이 있는지 확인 하였는가 (40%)

14) 전선관 설치후 즉시, 이물질의 유입을 방지하도록 적정플러그 또는 갭의 설치를 확인하였나

15) 누락된 배관여부를 확인하였나



16) slab에 매설하는 배관으로서 28c보다 큰 것은 없는가

17) 콘크리트 매입관의 경우 관의 크기와 매립되는 깊이의 적정여부는 양호한가

18) 콘크리트 타설전에 미설치된 배관이 없는가를 확인하였는가

19) 콘크리트 매립관의 경우 콘크리트 타설시 파손 및 흔들림의 방지를 위해 적정한 조치를 취하였는가

20) 지중매설 모래받침의 두께, 모래덮개의 두께, 되메우기 방법, 전선관과 그 부속물, 표시용테이프 보호타

일, 각종 장치 등이 요구되는 대로 적정시공이 되었는가



21) 스위치 북스 위치는 적정한지 여부  (DOOR FRAME 옆 200㎜, FL+1200㎜)

22) 콘센트 북스 위치는 적정한지 여부 (FL+300㎜)
