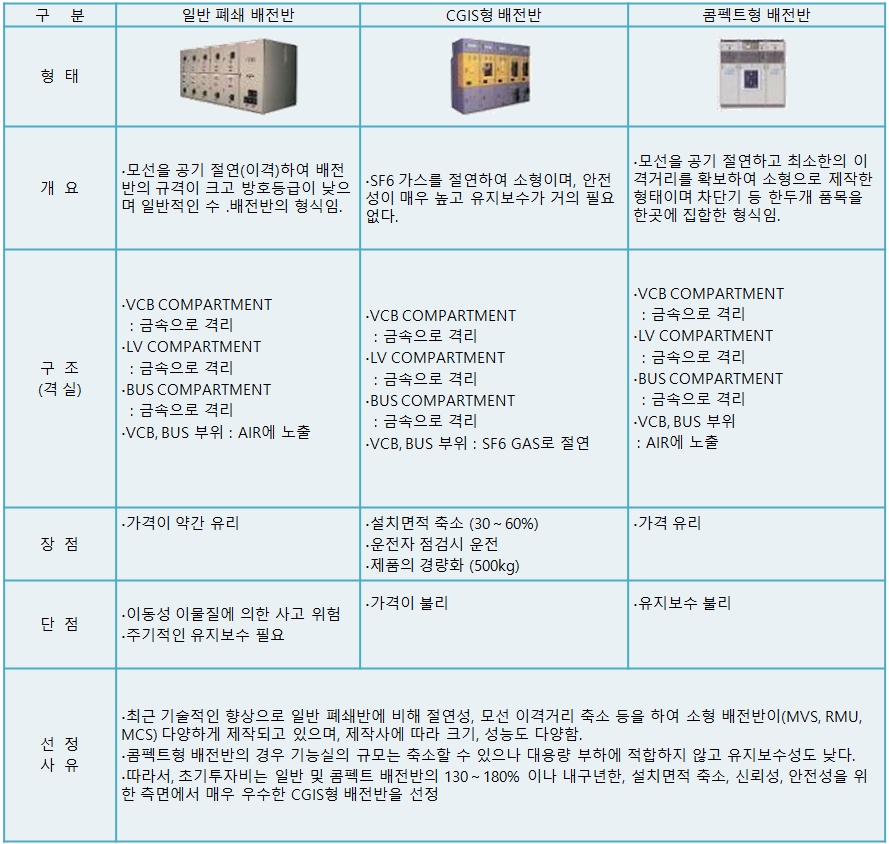

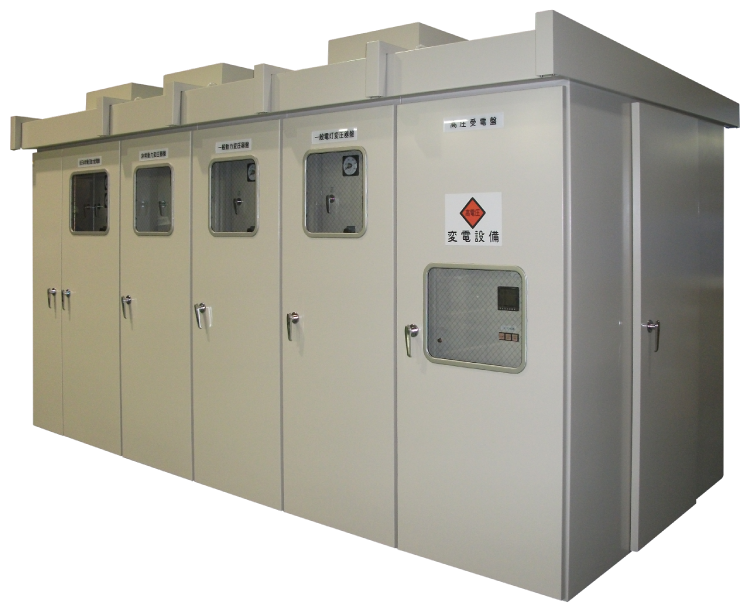

1. 수배전반 선정

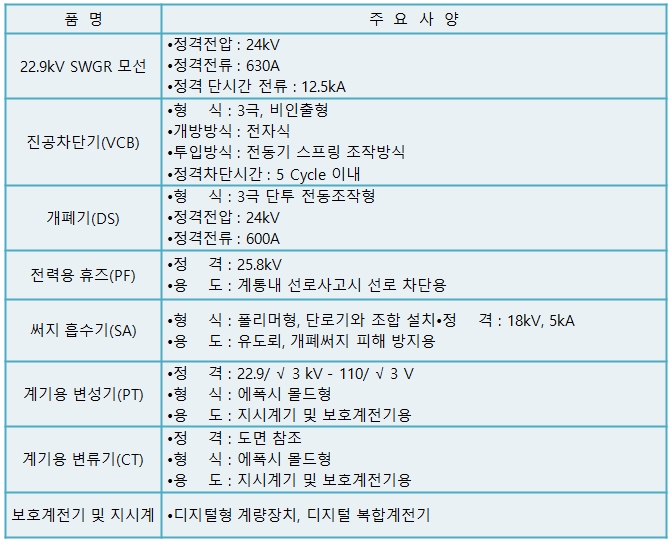

2. 고압 배전반 사양





3. 저압 배전반

반응형

• 저압배전반의 구성은 변압기용 주차단기와 소내 전원공급용 배전반으로 구성된다

• 차량기지 전력부하의 역율을 90%이상 유지하도록 역율개성 장치 설치

• 비상발전기 전원 공급용 비상배전반 구성

• 비상발전기 전원을 자동 절체가능한 자동절체 스위치 설치

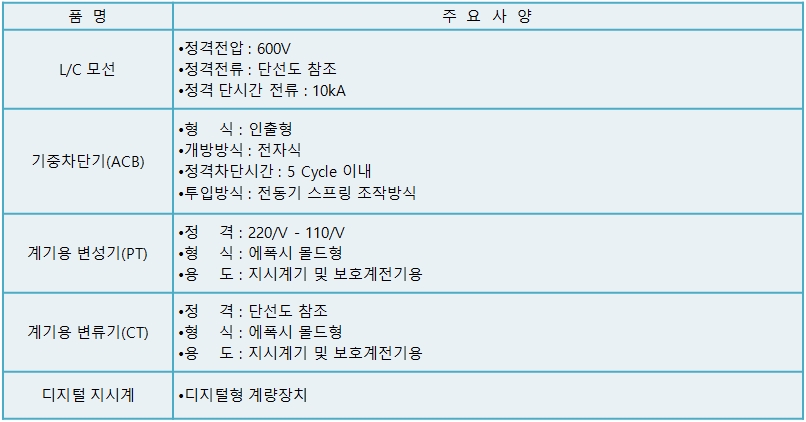

1) 저압 배전반 사양





4. 고압 배전반

설비의 구성

•각 7.2kV 고압반은 차단기, 계기용 변압기, 변류기, 표시등, 모선, 계전기 등과 이들 기기 및 기구 등을 수용하는 외함의 조합으로 구성

•회로의 목적에 따라 아래와 같이 2종류의 설비로 구분한다.

- 송.수전 연락차단기반 -배전용 차단기반



1) 구조 및 외함



2) 7.2kV 고압 배전반 기술시방 요약



3) 교류차단기(VCB)

•차단기는 진공형 3상 전동 스프링 축쇄 방식

•차단기는 인출형으로 하며 주회로의 접속은 자동 연결식, 제어회로의 접속은 수동 연결식

•차단기는 전기적, 기계적으로 차단이 확실하고 투입상태에서는 차단 조작에 필요한 에너지가 항상 유지되도록 하는 특성을 갖도록 한다

•운전·시험·인출 등의 위치가 각 차단기 유니트에 대하여 공급되며, 주회로 단자는 ”시험” 위치에서 분리

•시험위치에서 제어회로로 차단기 조작시험이 가능

•차단기가 시험이나 인출위치에 있는 경우에는 고정된 주 분리 접촉자의 접근방지를 위해서 자동으로 셔터가 닫히도록 한다

•각 차단기반은 운전 및 시험위치에서 차단기에 의하여 동작되는 무전압 보조 접점을 필요한 만큼 설치하고 사용하지 않는 보조접점도 차단기반 내에 있는 단자대에 전부 배선이 되어 있어서 필요시 언제든지 사용할 수 있도록 한다

•보조접점은 회로전류에 충분히 견딜 수 있도록 한다

•차단기가 투입된 상태에서 인출이나 삽입이 되는 것을 방지하기 위한 기계적인 쇄정 장지를 구비

•각 차단기는 수동으로도 차단기를 조작할 수 있도록 하며 투입/개폐 상태표시를 위한 기계적인 장치, 동작횟수 표시기를 구비

•조작은 원활 확실하고 충격이 적도록 하며 또한 기계적 충격이 가하여지는 부분은 장기간 사용하여도 변형되지 않도록 한다

•동일정격의 차단기는 상호 호환성 구비



4) 계기 및 지시계기

•표시등 (표시등은 원형을 표준으로 하되 글씨를 넣는 경우는 사각형을 사용)

- 적 색 : 차단기 동작 또는 폐로 - 녹 색 : 개로 - 황 색 : 고장, 차단

•지시계기는 매입형으로 가능한 한 차단기반 상부에 설치하며 디지털 형식을 사용한다.

•원격계측 설비 지시계기는 사령실에서 원격감시기록이 가능하도록 필요한 변환기 (Transducer)를 설치



5) 계기용 변성기

•PT와 CT는 계기용 과보호, 계기용으로 쓰인다. 그것은 과전류 내력과 절연 내력의 주 차단기에서 발생하는 단락전류 및 과전압에 견뎌내야 한다. 변압기는 건식 몰드타입으로 한다.



6) 보호계전기

•첨부된 단선도에 나타난 보호계전기 및 보호장치를 공급한다.

•상기 도면상에 나타난 보호계전기와 보호장치는 최소한의 요구 사항으로 본 전기설비가 모든 점에서 충분히 보호될 수 있도록 필요한 보호계전기 또는 보호장치를 공급하여야 한다.

•가능한 한 보호계전기는 디지털 계전기로서 인출형으로 한다



7) 시험

•외관검사(구조 및 치수 검사) •상용주파 내전압 시험

•절연저항 측정 •동작시험 (주회로 보호계전지 및 제어 회로)

•극성시험





5. 저압배전반

설비의 구성

•각 저압반은 기중차단기, 배선용차단기, 자동절환 스위치, 계기용변압기, 변류기, 표시등, 모선, 계전기 기구등 이들 기기 및 기구등을 수용하는 외함의 조합으로 구성

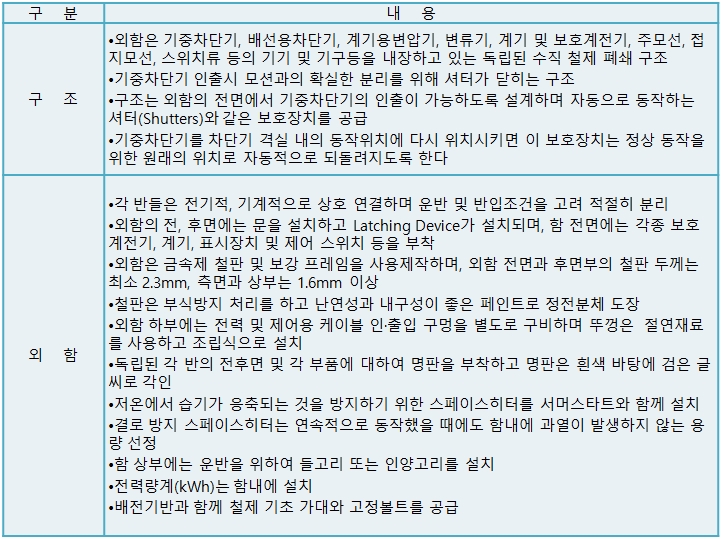

1) 구조 및 외함



2) 시험

•모든기기의 설계, 제작에 따른 확등과 품질시험은 적용 코드나 표준에 합당하게 행해져야 한다.

•각 배전반에는 정격전압이 걸린 상태에서 확인 및 운전 시험등과 같은 제작자 생산표준시험이 행해져야한다.

•검사 또는 시험결과가 하자가 발생할시 제작자 부담으로 수정되어야 한다.

•시험은 검사 계획서에 의거 구매자와 함께 수행되어야 한다.





6. DC배전반

1) 제작시험

•DC 750V 배전반은 정해진 규칙(IEC)에 따라공장에서 조립, 검사, 시험 되어질 것이며, 모든 시험은 고객의 입회하에 진행

•공장 시험 항목

- 외관 시험(Visual Inspection)

- 주회로 내압시험(Withstand Voltage Test on Main Circuit)

- 보조회로 내압시험(Withstand Voltage Test on Auxiliary Circuit)

- 주회로 절연저항 측정(Measurement of Resistance on the Main Circuit)

- 동작시험(Operation Test Main Circuit)

- 모의 연락차단 시험(Simulation of Inter Tripping Test)

•시험일 2개월 전에 발주자에게 상세 시험 절차를 제출



2) 검사 구분 및 시험항목

•검사 및 시험은 아래와 같이 구분하여 실시하며, TYPE에 대한 시험 및 검사는 신규 개발품, 초도 제작시 및 성능상 큰 영향을 미치는 부분의 설계 변경한 경우에 해당하는 시험이며, 초도 제작시 1대 및 설계 변경한 경우는 최초 1대를 실시하는 것으로 함

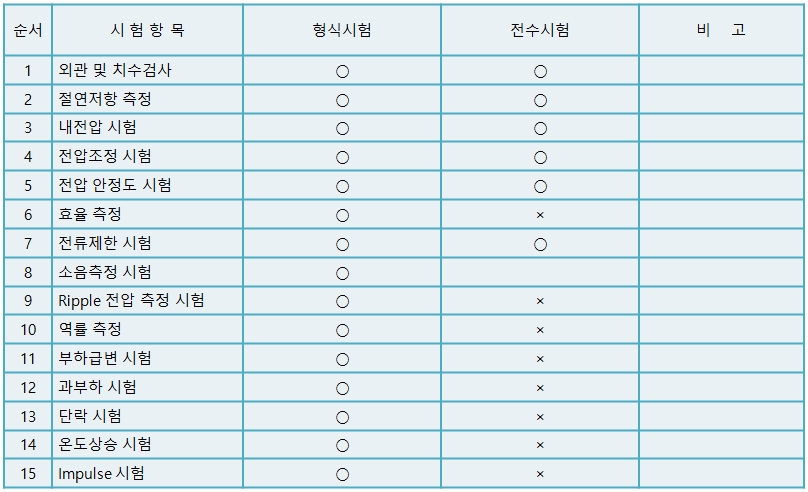

3) 검사 및 시험 구분

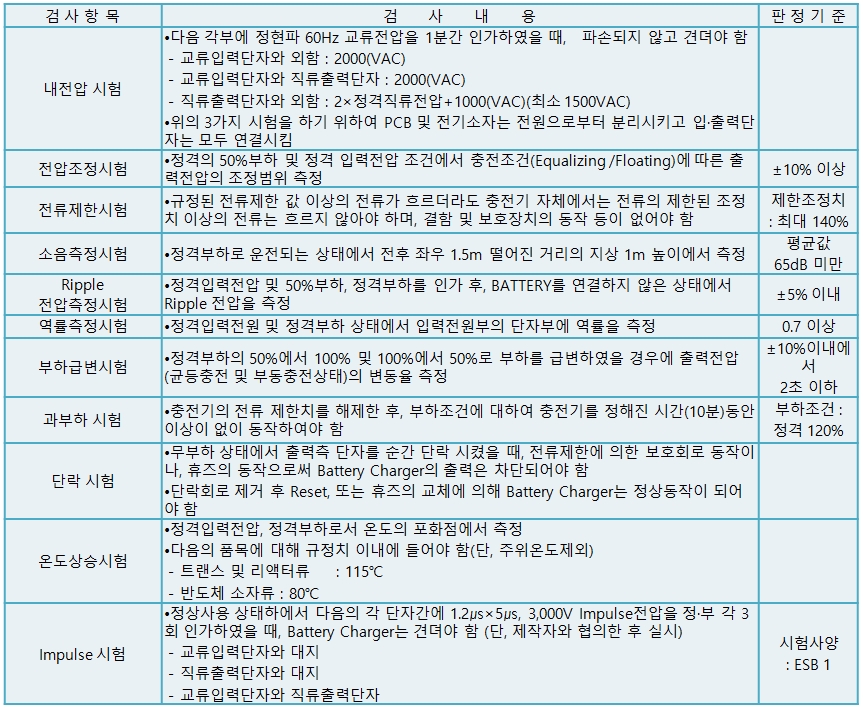

4) DC배전반검사 및 시험절차
