Mini-Gbic(SFP)의 종류 및 설명

Gbic의 기능 및 설명

- Gbic은 네트워크 장치들을 파이버채널이나, 기가비트 이더넷과 같은 광섬유 기반의 전송 시스템이 부탁하기 위한 인터페이스 이다.

- Gbic의 데이터 전송 속도는 대게 1Gbps 이상부터 시작한다.

- Gbic모듈은 시스템가동 중에도 교체가 가능하며, 일반적인 커넥터의 형태는 SC와 LC이다.

- Gbic은 직렬 전기신호들을 광학신호들로 변환하며, 그 반대로도 변환 가능하다.

- 네트워크 장치의 능력을 결정하기 위해 스위치가 사용할 수 있는 ID와 시스템 정보를 가지고 있다.

Gbic의 모듈 종류

Gbic의 종류는 크기와 전송거리에 따라서 구분한다. 아래 그림처럼 일반 Gbic과 Mini-Gbic인 SFP가 있다. 요즘은 SFP가 가장많이 사용 되고 있고, 대부분의 스위치장비에서 사용된다.

Gbic의 거리에 따른 종류

- 1000BASE-T : UTP케이블(거리제한 100m)

- 1000BASE-SX : 근거리 (약 2 ~ 300m, 멀티모드 광케이블)

- 1000BASE-LX : 중거리 (멀티모드 약 500m, 싱글모드 10km)

- 1000BASE-ZX : 장거리 (수십 km 이상)

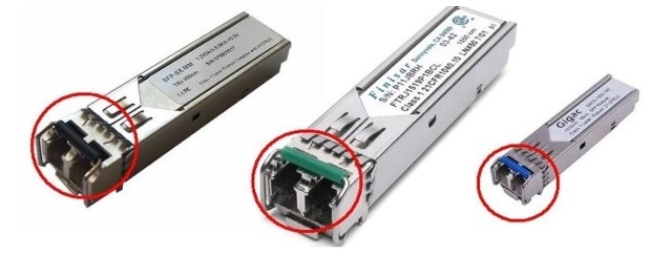

SFP색상으로 싱글과 멀티모드 구분

- SFP를 보면 손잡이에 검정,초록,파랑색이 있는데, 이 색상으로 Single / Multi Mode 의 구분이 가능하다.

초록색 : Single Mode

파랑색 : Single Mode

검은색 : Multi Mode
