1. 매설접지(埋設接地, 埋設地線)

일반적으로 별로 사용되지는 않지만 구미 여러나라에서 이용되며, 어떤 특정 장소에 원형으로 매설하는 것도 있다.

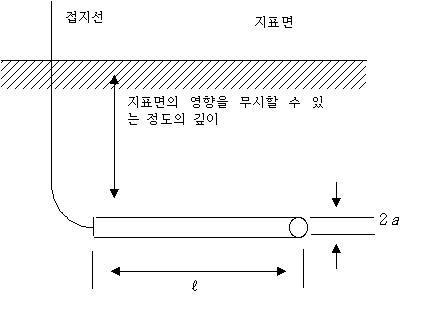

1) 깊게 매설하는 매설지선

지표면의 영향을 무시하는 경우 충분한 깊이에 매설하는 것의 접지 저항

(R) =P / 2πl (In × P/2πl -1) (Ω)

ℓ : 지선의 길이, a : 지선의 반경, ρ : 대지 저항율

단, ℓ〉a의 경우에 적용한다.





2) 지표면의 지선

지표면에 설치할 경우 접지저항(R)은

R = P / πl (In × 2l/a -1) (Ω)

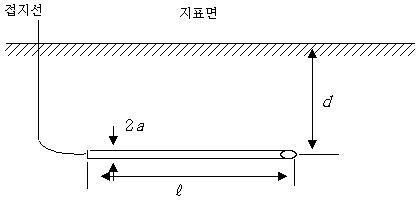

3) 일정한 길이로 매설한 경우

3-1) 지선의 길이가 매설깊이 보다 큰 경우의 접지저항(R)은

R = P / πl (In × 2l/√2a.d -1) (Ω)

ℓ : 지선의 길이, a : 지선의 반경

d : 매설 깊이, ρ : 대지 저항율





3-2) 지선의 길이가 매설깊이 보다 적은 경우의 접지저항(R)은

R = P / 2πl (In × 2l/a. -1) +P /8π.d (Ω)

위 식은 ℓ〈 a의 경우에 적용한다.







2. 접지극(接地極)

대지에 매설하는 전극으로서 동판, 접지봉(관), 전선 등 여러 종류가 있다. 접지극으로 규정된 접지저항치를 얻을 수 있으며, 화학적, 기계적으로 내구성(耐久性)이 있는 것을 사용해야 한다.

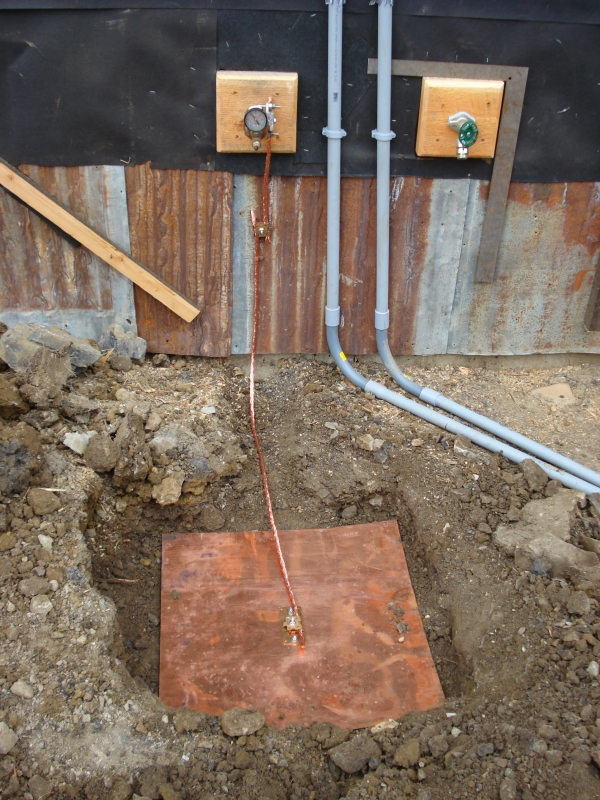

접지동판은 일반적으로 수평으로 하여 상수면하(常水面下)에 매설하면 좋은데 그림과 같이 접지동판의 면적이 1.9㎡ 이상이 되면 접지저항은 거의 감소하지 않는다. 따라서 동판을 매설하는 경우에는 한 개의 큰판보다 몇 개로 나누어 매설하는 편이 효과적이다. 즉, 전극에 전류가 흐르면 접지저항 부분에 소비되는 에너지에 의한 국부적 온도 상승과 이것에 의한 수분의 감소 등으로 인하여 등가적(等價的)인 접지저항의 증대현상이 생기므로 전극의 허용전류도 0.16[A/㎠] 정도로 설계하는 것이 좋다.



접지봉은 그 단면이 S자 형과 환형이 있는데 피복은 강심동피복제이며 리드선이 달려있는 것 1본, 또는 여러본을 연결하여 Hammer로 타설하도록 되어 있다. 그 외에 잘 사용되는 접지봉(관)은 철관, 철봉, 앵글 및 탄소봉 등이 있다.

또한 접지극의 일종으로서 주접지극으로서 소요의 접지저항을 얻을 수 없을 때 보조적으로 사용하는 전극을 보조전극이라고 한다.



< Fig01. 접지동판의 면적-저항특성도 >



접지극의 재료는 대체로 다음과 같은 것을 사용한다.

· 동판 : 두께 2.0mm, 폭 1,000mm, 길이 1,000mm의 것

· 동봉 : 직경 8.0mm이상, 길이 0.9m이상의 것

· 동봉(아연도금제) : 외경 25mm이상, 길이 0.9m이상의 것

· 철봉(아연도금제) : 직경 12mm이상, 길이 0.9m이상의 것

· 매설지선 : 단면적 14㎟이상의 나동연선
