전력퓨즈(Power Fuse)의 종류 및 장단점

전력퓨즈(Power Fuse)의 종류 및 장단점





전력퓨즈

부하 정격 전류는 작으나 단락 전류가 커지는 회로에 적용, 40℃이하 표고 1000m 이하 옥외용



1. 전력퓨즈(Powere Fuse)의 종류

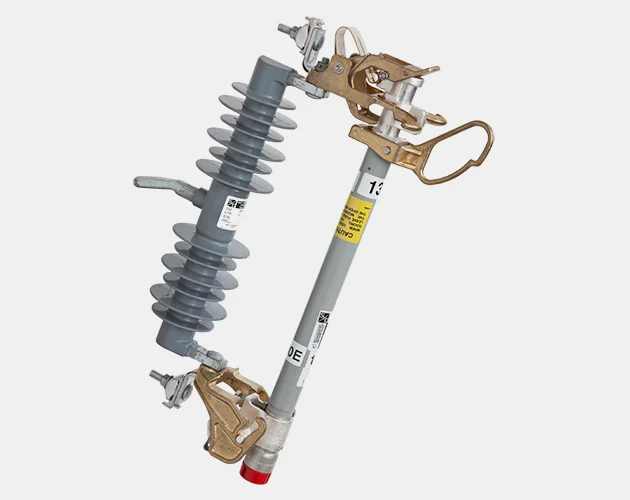

① 방출형 퓨즈(Expulsion type) : COS 용

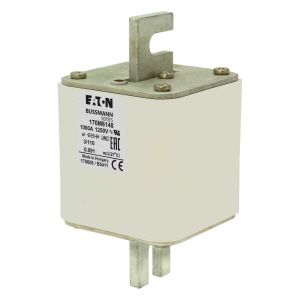

② 한류형 퓨즈(Current limiting type) : 일반적으로 많이 사용

③ 액체형 퓨즈(Liguid filled type) : 최근 개발





2. 전력퓨즈(Powere Fuse)의 선정기준

- 예상되는 과부하 전류에는 동작하지 않을 것, 단락 보호용은 전부하 전류의 2배 정격으로 선정

(100A 초과시 - 측근 상위값, 100A이하 - 측근 하단 값을 선정)

- 과도적 Surge 전류 : 전부하 전류의 약 1.7배 2배 Setting 전동기 및 축전지의 기동돌입 전류 등에는

부동작

- 타보호 기기와 절연협조를 가질 수 있는 것 선정





3. 전력퓨즈(Powere Fuse)의 정격전압(1.2/1.1)

반응형

3.6KV(3.3KV), 6.9KV(6.6KV), 11.5KV 또는 15KV (11.4KV), 23KV(22KV) 25.8KV(22.9KV), 69KV 또는 72.5KV

(66KV), 161KV 또는 169KV(154KV)





4. 정격차단전류

- 7.2 KV급 : 8, 12.5, 20, 31.5, 40KA

- 25.8KV급 : 12.5KA 이상

- 72.5KV급 : 6.3KA 이상

- 154KV급 : PF사용불능





5. 전력퓨즈(Powere Fuse)의 구조

- PF의 형식 : 용단시 식별이 용이하도록 Drop out type

- 단극형으로 수직방향으로 지지대를 설치

- 접촉자는 은도금 또는 동등 이상으로 용단 시 손상되지 않아야 되고,

- 지지애자는 TR NO.7(25.8kv). TR NO.16(72.5KV)

- 베이스는 압연강재(SB-41)로 아연도금 50㎎/㎠





6. 전력퓨즈(Powere Fuse)의 장점과 단점

1) 장점

- 차단기보다 가격이 저렴

- 소형, 경량으로 큰 차단용량

- 릴레이나 변성기가 필요 없고 보수가 간단

- 현저한 한류특성을 가지며 한류형 퓨우즈는 차단 시 무소음무방출

- 설치 공간이 작은 공간에서 가능하고 소형으로 처리



2) 단점

- 1회성으로 재투입 불능

- 과도전류로 쉽게 용단되며, 한류형은 차단 시 과전압 발생

- 동작시간은 전류특성을 계전기처럼 자유로이 조정 불가

- 비보호 영역이 있으며 사용 중에 열화하여 동작하면 결상

- 고 임피던스 접지계통의 접지보호 불가능(제주도 지역 내 공장 설치시 PF는 설치할 수 없다)





7. 전력퓨즈(Powere Fuse)의 특성

1) 허용시간 전류특성

- 퓨즈 소자를 정해진 조건으로 사용했을 경우 노화시키는일이 없이, 그 퓨즈

에 흐를 수 있는 전류와 시간관계를 나타내는 특성



2) 용단시간 전류특성

- 정격전압이 인가된 상태에서 퓨즈에 과전류가 흘렀을 때 퓨즈 소자가 용단,

발호하고 아크가 완전 소호하기까지 시간과 전류관계로 나타낸 것



3) 한류특성

- 퓨즈가 사고 전류를 차단할 때, 파고치에 이르기 전 한류 차단하는 특성



4) I2 t특성

- 퓨즈에 전류가 흐르고 있는 어느 일정 기간 중, 전류 순시치의 2승 적분치를 지시하는 것

이며, 용단시간 중의 것을 용단I2 t, 차단작동시간중의 것을 작동 t라 하고 작동 I2t는 콘덴서 보호 또

는 개폐기나 차단기 후비 보호에 퓨즈를 사용할 경우의 열적 응력을 검토할 때 적용





8. 전력퓨즈(Powere Fuse)의 종류

한류형 퓨즈는 전압이 0에서 차단을 하고 높은 아아크 저항을 발생하여 사고 전류를 강제적으로 한류 차단하며. 비한류형 퓨즈는 전류 0에서 차단을 하고 소호 가스를 품어 전류 0점인 극간의 절연 내력을 재기전압 이상으로 높여서 차단하는 퓨즈이다.



한류형 퓨즈는 소형이며 차단 용량이 크며, 한류 효과가 커서 백업용으로 가장 적당하나, 과전압이 발생하고, 최소 차단전류로 비보호영역이 존재한다.



비한류형 퓨즈는 과전압을 발생하지 않아 2중 회로용으로 최적이고, 용단하면 반드시 차단하여 과부하 보호가 가능하나 너무 크고 한류효과가 적다.
