1. 차단 전류 (Breaking current, interrupting current)의 의미
차단 전류란 차단기가 차단되는 순간에 각 극에 흐르는전류를 말하며 발호 순간의 대칭 차단전류 및 백분율 직류분으로 나타내고 3상 시험일 경우에는 대칭 차단전류는 3상의 평균값, 백분율 직류분은 3상중의 최대값을 말한다. 그 차단기의 차단 전류 중에서 교류분을 대칭 차단전류라고 하고 비대칭 차단전류란 다음 식에 의하여 구해지는 전류를 말한다.
차단 전류중 직류분 진폭의 교류분 진폭에 대한 비(Y/X)를 백분율로 표시한 것을 백분율 직류분이라고 한다.
정격 차단전류란 정격전압, 정격주파수 및 규정된 회로 조건에서 규정된 표준 동작책무와 동작상태에 따라 차단할 수 있는 지상 역율의 차단 전류 한도를 말하며 교류분의 실효값으로 표시한다. 다음 표는 한국전력에서 적용하는 차단기의 각 정격치 이다

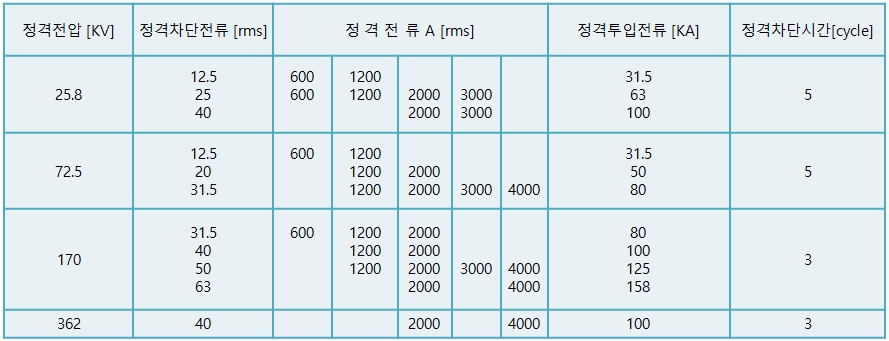

< 표01. 차단기의 정격(ESB-150) >
※ 정격 투입전류는 peak치 임.

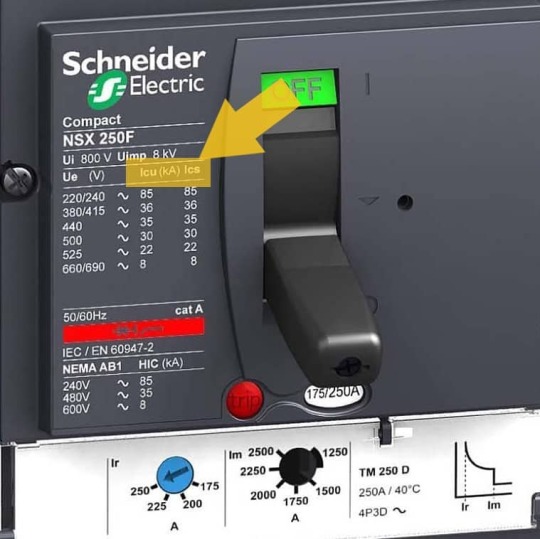

2. 차단 용량 (Breaking capacity)
차단 용량이란 차단기의 차단 전류와 사용전압과의 곱에 비례하며 각각의 조건에 따라 차단 용량의 값은 변화한다. 즉 교류 차단기의 정격 차단용량이라 함은 모든 규정된 조건(정격 전압, 정격 주파수, 지상역률, 표준 동작책무 등)하에서 차단이 되는 최대전류 I[KA]와 정격 전압 E[KV]와의 곱에 (단상인 경우에는 1)을 곱한 값이며 단위는 [MVA]를 사용한다. 정격 차단용량은
- 단상인 경우
정격차단용량(P)=정격전압(E)×정격차단전류(I)
- 3상인 경우
정격차단용량(P)=루트3×정격전압(E)×정격차단전류(I)
또한 정격전압 이하의 전압에서 차단기를 사용하는 경우에는 차단용량값의 변화를 아래 그림과 같이 규정해 놓고 정격전압의 95%가 정격 차단용량을 유지하는 최저 한계전압으로 정하고 있다.
< Fig01. 차단기의 전압 특성 >
· Er : 정격 전압
· Emin : 정격 차단용량을 保証하는 최소 전압
