변전실 및 발전실의 면적 산출방식(전기실 면적계산)

변전실 및 발전실의 면적 산출방식(전기실 면적계산)



1. 개요

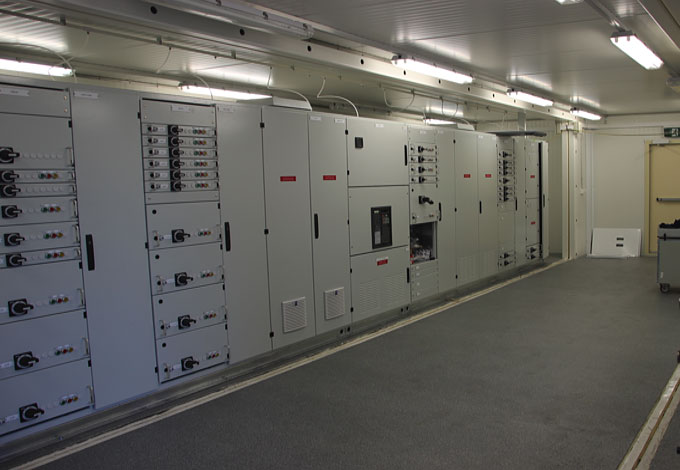

변전실의 넓이는 시설형식에 따라 달라진다.



2. 변전실의 넓이

1) 면적에 영향을 주는 요소

수전전압

- 특 고압, 고압

수전방식

- 1회선, 2회선, LOOP, SPOT-NETWORK

수전변압기의 용량 및 대수

변압방식

- ONE - STEP, TWO - STEP

배전방식

특 고압, 고압, 저압 배전반의 수량

콘덴서 용량 및 수량

기기의 형식

- 폐쇄, 개방

증설에 대비한 면적

보수유지에 따른 배려사항



2) 면적 산출

2-1) 전기실의 면적

2-1-1) 제1방식 (고바야시 방식)

변전실면적(㎡) = 3.3×√(변압기용량kVA) x a

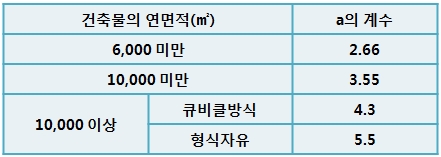

a의 계수



2-1-2) 제 2 방식(후나즈미 방식)

변전실면적(㎡) = k × (변압기용량kVA)0.7

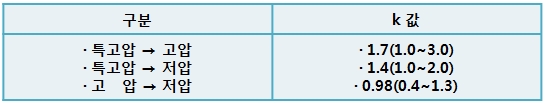

k의 계수



2-1-3) 제 3 방식

변전실면적(㎡) = 2.15 × (변압기용량kVA)0.52



2-1-4) 제 4 방식

변전실면적(㎡) = 5.5 × √(변압기용량kVA)



3. 발전기실의 구조

1) 넓이(㎡) = 1.7 ×√ P 추천치는 3×√ P(㎡)

P : 기관출력(마력)



2) 높이(m) = (8~17)D + (4~8)D

D : 실린더의 행정거리(mm)

(8~17) : 실린더 상부까지의 엔진 높이로 속도에 따라 결정.

(4~8) : 실린더를 떼어낼 때 필요한 높이로 체인블럭이 설치되지 않을 때 4 적용.



3) 기초

3-1) 기초의 중량(TON) = 0.2W×√ N

W : 기관(발전기포함)의 중량(TON)

N : 엔진의 회전수(rpm)



3-2) 방진장치를 부착하지 않는 고정기초

기초의 중량을 크게하여 진동전달을 감쇠하는 방법으로 대지의 내력이 충분한가 검토하고 기초 면적의 확대 또는 말뚝박기를 하여야 한다.

진동전달의 감쇠

- 기초의 폭 ≥ 2.5 × 대상기관의 폭

- 기초의 길이 ≥ 2.5 × 발전기를 제외한 대상기관의 전길이

- 기초의 깊이 ≥ 5.0 × 실린더 지름 또는 피스톤 행정의 3~4배.



3-3) 방진장치를 부착한 경우의 기초

고무 또는 스프링을 삽입하여 진동 전달을 감쇠하는 방법으로 장치 중력의 1.5 배의 정하중에 견디면 충분하다.
