급․배수펌프 플로트레스(FloatLess) 스위치 결선도
D.N.A
2020. 11. 19. 07:41
반응형

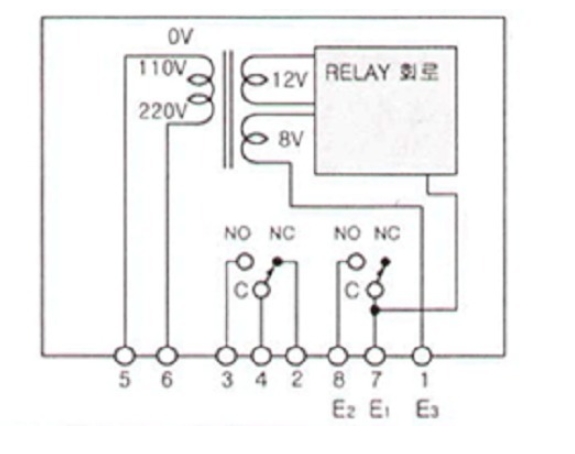

급․배수펌프 플로트레스(FloatLess) 스위치 결선도
급․배수펌프 플로트레스(FloatLess) 스위치 시퀀스도
급수 결선도
수면이 E1까지 올라가면 펌프가 자동 정지되며, E2이하로 내려가면 모터가 자동 운전됩니다.
배수 결선도
수면이 E1까지 올라가면 펌프는 자동 기동되며, E2이하로 내려가면 펌프가 자동 정 지 됩니다.
※E2위 길이는 펌프 흡입구보다 약간 높아야 공회전하지 않습니다.
