AWG(American Wire Gauge, 미국전선규격)의 규격표 및 허용전류표

AWG(American Wire Gauge, 미국전선규격)의 규격표 및 허용전류표



1. AWG(American Wire Gauge, 미국전선규격)의 규격

1) 선(wire)의 굵기(직경, 심선경)에 대한 미국 표준

2) 브라운&샤프 전선 규격(Brown & Sharpe wire gauge)

2) AWG번호가 작아질수록

- 굵긱가 굵어짐

- 기계적강도가 커짐

- 더 낮은 저항

- 무거워짐

- 가격이 비싸짐

반응형

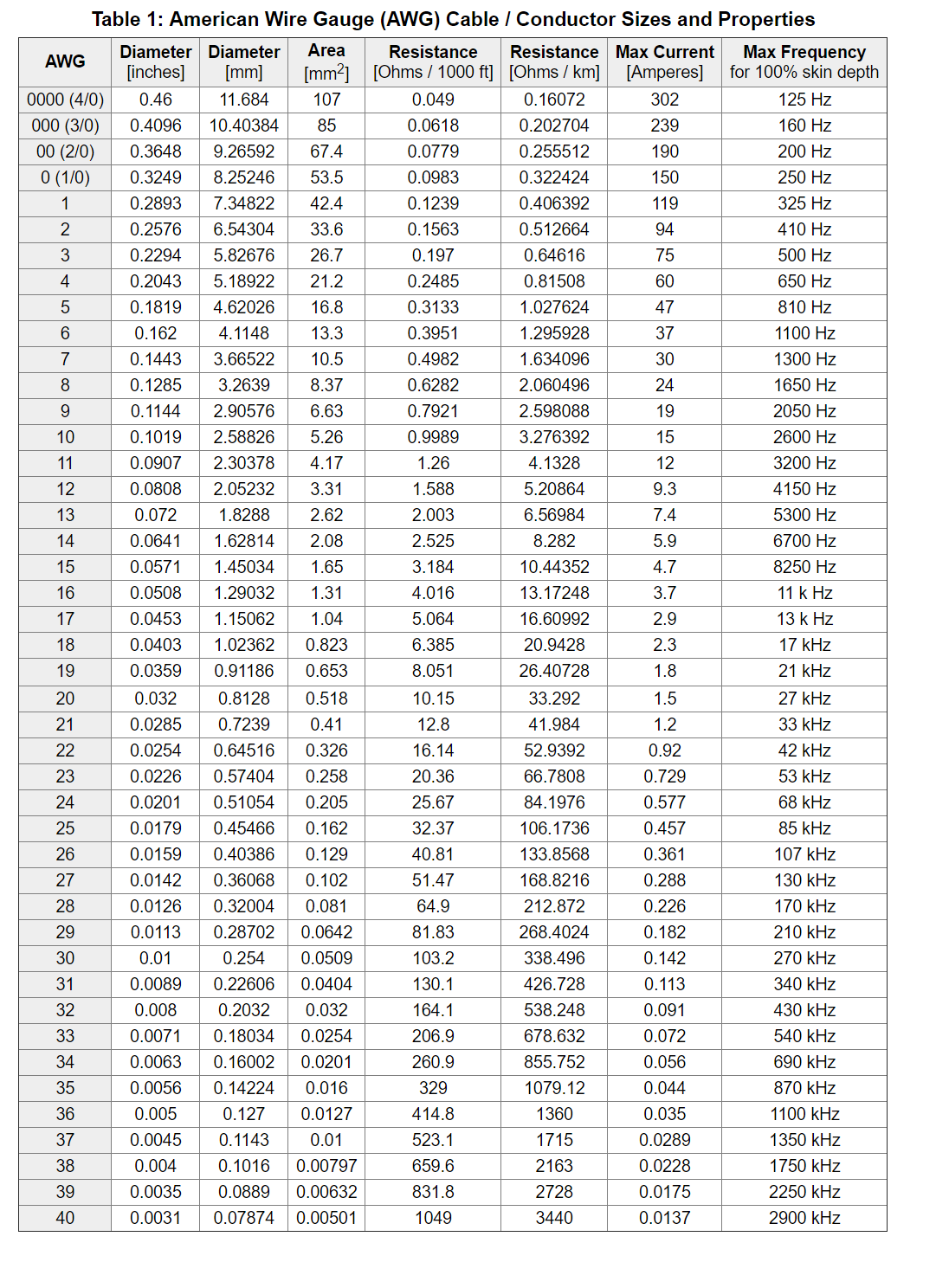

2. AWG 표

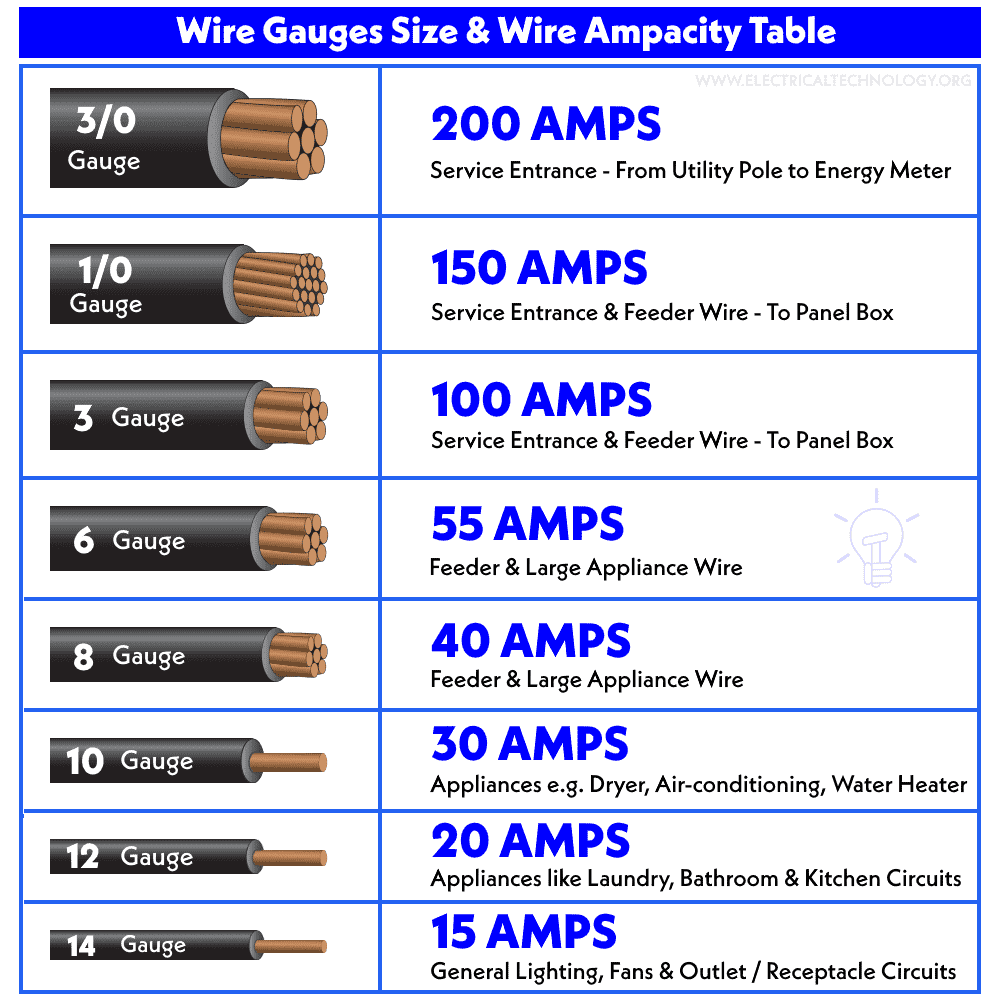

3. AWG 전선의 허용전류표
